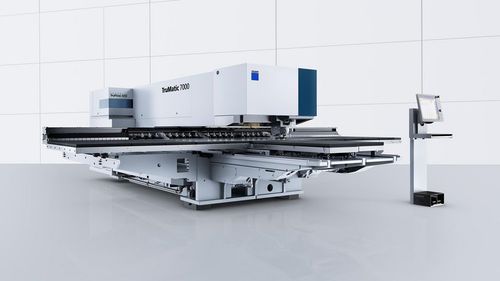

Poinçonneuse CNC TruMatic 7000 series

hydrauliqueélectriquede tôle

Aperçu
La TRUMPF TruMatic 7000 est une machine combinée poinçonnage‑laser à haute productivité, associant une tête de poinçonnage électro‑hydraulique et un laser CO2 TruFlow 4000 pour des découpes précises, un formage flexible et un fort rendement. Disponible en grand et moyen formats, entièrement automatisable avec SheetMaster et ToolMaster pour un chargement/déchargement/tri fiable.

Principaux avantages

• Matrice active pour un poinçonnage et un formage sans rayures avec course de formage par le bas.
• Haute qualité de bord et découpe précise grâce au laser TruFlow 4000 (max. 4000 W).
• Axes laser supplémentaires pour accroître la productivité et optimiser le rendement matière.
• Changeur de buses automatique pour des remplacements rapides en production automatisée.
• Trappes d'évacuation protégées par capteurs pour une évacuation sûre et reproductible des pièces.
• Automatisation productive : SheetMaster, ToolMaster, SortMaster et GripMaster réduisent la manutention et facilitent le travail en plusieurs équipes.
• Combinaison poinçonnage + laser diminuant souvent les opérations de finition secondaires.

Applications
La TruMatic 7000 prend en charge contours délicats, pièces filigranes et grands carters. Opérations typiques : poinçonnage, emboutissage, taraudage/roulage, chanfreinage des bords découpés au laser, MultiBend et combinaisons d'opérations permettant souvent d'éviter la retouche.

Données techniques (résumé)
Formats : grand / moyen. Dimensions (L x P x H) : 10190 x 8898 x 2328 mm (grand) | 10190 x 8450 x 2328 mm (moyen). Cadence poinçonnage (E = 1 mm) : jusqu'à 1200 1/min. Cadence marquage : jusqu'à 3000 1/min. Champ d'action (grand poinçonnage/laser X x Y) : 3050 x 1550 mm (moyen : 2500 x 1250 mm). Fonctionnement combiné X x Y : 2500 x 1550 mm (moyen Y 1250 mm). Épaisseur maxi tôle : acier/inox 8 mm, aluminium 6 mm. Poids pièce maxi : 280 kg (grand) / 200 kg (moyen). Force de poinçonnage maxi : 220 kN. Temps de changement MultiTool : 0,3 s. Positions d'outils indicatives : jusqu'à 21 outils / 4 pinces (grand). Laser : TruFlow 4000, max 4000 W. Taille maxi trappe d'évacuation : 500 x 500 mm. Puissance absorbée moyenne en production (TruFlow 4000) : 28,5 kW ; arrêt automatique : 1,5 kW.

Équipements & options (sélection)

• Matrice active (poinçonnage et formage sans rayures)
• Tables à billes ou à brosses pour matériaux sensibles
• Changeur de buses automatique
• Fonctions Smart : Smart Load, Smart Unload, Smart Punch Monitoring
• Connectivité et logiciels : TruTops Boost, Oseon, interfaces OPC UA
• Outils d'aplatissement intégrés et outillages cluster
• Automatisation : SheetMaster, ToolMaster, SortMaster Box, GripMaster

Caractéristiques / spécifications

• Modèle : TruMatic 7000 (grand et moyen formats)
• Marque : TRUMPF
• Source laser : TruFlow 4000 (CO2), max. 4000 W
• Épaisseur maxi tôle : acier 8 mm, inox 8 mm, aluminium 6 mm
• Force maxi de poinçonnage : 220 kN
• Cadence poinçonnage (E = 1 mm) : jusqu'à 1200 1/min
• Cadence marquage : jusqu'à 3000 1/min
• Champ d'action (grand) : X 3050 mm, Y 1550 mm
• Fonctionnement combiné : X 2500 mm, Y 1550 mm
• Temps changement MultiTool : 0,3 s
• Positions outils (ex.) : jusqu'à 21 outils et 4 pinces (grand)
• Puissance moyenne en production (TruFlow 4000) : 28,5 kW
• Consommation arrêt automatique : 1,5 kW
