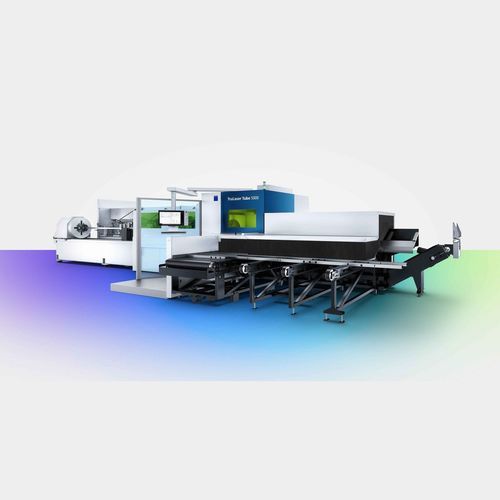

Machine coupe-tube orbitale automatique TruLaser Tube 5000

laserprogrammableCNC

Présentation
La TruLaser Tube 5000 est une machine de découpe laser pour tubes ronds et profilés jusqu'à 180 mm. Équipée de lasers TruFiber (TruFiber 4001 / 6001) et d'options d'automatisation modulaires, elle permet des temps de cycle courts et une production flexible, de la pièce unique à la série.

Avantages et points forts

• Réduction des temps pièce via RapidCut et des vitesses d'avance élevées du laser à solide
• Concept machine ouvert pour un chargement, déchargement et une maintenance facilités
• Mandrin auto-centrant permettant le serrage sur toute la plage sans réoutillage
• Paramètres lasers synchronisés et données de coupe TRUMPF pour une qualité de coupe constante
• Option coupe biaise jusqu'à 45° pour assemblages soudés
• Capteurs modernes garantissant une sécurité et une répétabilité de processus
• Intégration d'opérations en aval (ex. taraudage) pour réduire les étapes postérieures
• Extension de l'enveloppe externe en option pour plus de dégagement et de flexibilité

Options et fonctions

• RapidCut – dynamique maximale et temps pièce réduits, notamment sur matériaux minces
• ScanLine – capteurs à coupe lumineuse pour mesurer et compenser les tolérances matière
• Mandrin auto-centrant avec surveillance continue par capteurs pour haute précision
• Pack coupe biaise – coupes de haute qualité jusqu'à 45°
• Pack technologique taraudage – intègre fluoperçage, taraudage et perçage en spirale (jusqu'à huit outils)
• Spatter Guard – application d'agent de séparation en production pour éviter l'adhérence de projections
• FocusLine – contrôle automatique de la position de focalisation en fonction du matériau
• PierceLine – pilotage et surveillance du perçage pour des percements précis et rapides
• Pack X-Blast – géométrie de buse optimisée réduisant la consommation de gaz et améliorant la fiabilité
• Accouplement magnétique avec soufflet pour protéger la tête de coupe en cas de collision
• Code Dot Matrix – marquage 2D normalisé
• Automatisation et interfaces : LoadMaster Tube, magasin de tubes, tables convoyeurs, interfaces de déchargement
• Touchpoint HMI, Programming Tube et MobileControl App pour pilotage intuitif et supervision à distance; OPC UA supporté

Applications

• Fabrication de meubles – découpes précises de tubes et profilés pour ensembles soudés et structures
• Aménagement de magasins – flexibilité pour prototypes et séries
• Machines agricoles – usinage de tubes à parois épaisses pour composants durables
• Équipements fitness – production automatisée de pièces tubulaires
• Construction de machines – combinaison tube/feuille pour optimiser les conceptions

Données techniques (extrait)
Tube rond - Diamètre extérieur max. : 152 mm
Tube rond - Diamètre extérieur max. (option) : 170 mm
Profil rectangulaire - Longueur latérale max. / diamètre du cercle : 152 mm / 170 mm
Profil rectangulaire - Longueur latérale max. (option) : 180 mm / 180 mm
Longueur matière brute max. pour chargement automatique (LoadMaster Tube 6,5 m) : 6500 mm
Longueur matière brute max. (LoadMaster Tube 8,0 m) : 8000 mm
Longueur pièce finie (unité déchargement 3 m) : 3000 mm
Longueur pièce finie (3 m + 1,5 m) : 4500 mm
Longueur pièce finie (6,5 m) : 6750 mm
Longueur pièce finie (6,5 m + 1,5 m) : 8000 mm
Poids par tronçon max. (standard/option) : 25 kg/m
Poids matière brute max. avec LoadMaster Tube 6,5 m : 162,5 kg
Poids matière brute max. avec LoadMaster Tube 8,0 m : 200 kg

Données laser - TruFiber 4001 : Puissance laser maxi : 4000 W
TruFiber 4001 – Epaisseur max. acier : 10 mm
TruFiber 4001 – Epaisseur max. inox : 6 mm
TruFiber 4001 – Epaisseur max. aluminium : 6 mm
TruFiber 4001 – Cuivre/Laiton : 5 mm
Données laser - TruFiber 6001 : Puissance laser maxi : 6000 W
TruFiber 6001 – Epaisseur max. acier : 14 mm / 10 mm (selon variante)
TruFiber 6001 – Epaisseur max. inox : 10 mm / 8 mm (selon variante)
TruFiber 6001 – Epaisseur max. aluminium : 10 mm / 8 mm (selon variante)
TruFiber 6001 – Cuivre/Laiton : 5 mm

Caractéristiques / spécifications techniques

• Marque : TRUMPF
• Modèle : TruLaser Tube 5000
• Diamètre tube rond max. (standard/option) : 152 mm / 170 mm
• Profil rectangulaire côté max. (standard/option) : 152 mm / 180 mm (cercle ext. 170 mm / 180 mm)
• Longueur matière brute pour automatisation : 6500 mm / 8000 mm (LoadMaster)
• Longueurs pièces finies (exemples) : 3000 / 4500 / 6750 / 8000 mm
• Poids par tronçon max. : 25 kg/m
• Options laser : TruFiber 4001 (4000 W) ; TruFiber 6001 (6000 W)
• Coupes biaises : jusqu'à 45° (option)
• Options intégrées : RapidCut, ScanLine, SeamLine Tube, FocusLine, PierceLine, pack taraudage, Spatter Guard, X-Blast
• Compatibilité automatisation : LoadMaster Tube, magasin de tubes, tables convoyeurs, interfaces de déchargement
• Interfaces logicielles : Touchpoint HMI, Programming Tube, MobileControl ; OPC UA
