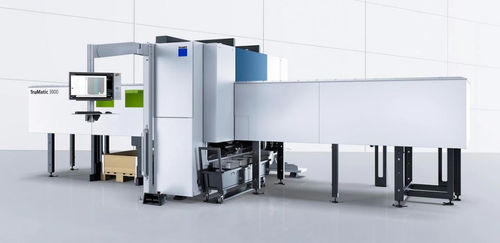

Machine de découpe laser TruMatic 3000

pour métalde tôleCNC

Présentation La TruMatic 3000 fiber est une machine combinée poinçonnage‑laser intégrant poinçonnage, découpe laser, formage et taraudage sur une même cellule. Elle associe un entraînement de poinçonnage entièrement électrique (Delta Drive) au laser TruFiber pour une productivité élevée, une consommation réduite et un faible encombrement.

Atouts principaux

• Traitement multi‑opérations sur une seule plateforme : poinçonnage, découpe laser, formage et taraudage sans resserrage.
• Qualité série : matrice abaissable et tables brosses/à billes garantissant un usinage sans rayures des pièces sensibles.
• Automatisation fluide : trappes d'évacuation intégrées, options de tri et automations modulaires pour production continue en plusieurs équipes.
• Efficacité énergétique : combinaison Delta Drive + TruFiber réduisant la consommation et les émissions CO2 par rapport aux combinés classiques.

Applications

• Opérations combinées : contours découpés au laser avec éléments poinçonnés (emboîtages, nervures, étagements, marquages) en un seul procédé.
• Matériaux réfléchissants : le laser TruFiber résiste aux rétroréflexions et permet le traitement de cuivre, laiton, titane et autres métaux non ferreux.
• Production de fortes séries de petites pièces avec fonctions d'éjection et d'évacuation automatisée des grandes pièces.

Automatisation et équipement

• Options d'automatisation : SheetMaster (chargement/déchargement/palettisation), SheetMaster Compact, SortMaster Compact, GripMaster, ToolMaster Linear et systèmes de buffer/tri.
• Gestion des pièces : trappes d'extraction intégrées, goulottes et tampons intermédiaires ; tri automatique jusqu'à 180 x 180 mm ; évacuation pièces volumineuses via trappe jusqu'à 400 x 600 mm.
• Fonctions qualité : matrice abaissable, table à brosses ou à billes, fonction de planage intégrée.
• Fiabilité de procédé : unité de coupe universelle adaptée au laser solide, Smart Punch Monitoring pour détection précoce de rupture de poinçon.
• Exploitation & logiciel : Touchpoint HMI, application MobileControl, TruTops Boost pour programmation et planification.

Notes Proposée en deux configurations : version standard et Pack Performance Delta Drive pour force/vitesse supérieures. La combinaison Delta Drive + TruFiber permet une réduction de la consommation d'énergie d'environ 65% par rapport aux solutions classiques (selon configuration).

Caractéristiques / spécifications techniques

• Modèle : TruMatic 3000 fiber
• Entraînement : Delta Drive (poinçonnage entièrement électrique)
• Laser : TruFiber (laser à l'état solide, insensible aux rétroréflexions)
• Versions : Standard et Pack Performance Delta Drive
• Force / vitesse poinçonnage (standard) : 165 kN, env. 650 courses/min
• Force / vitesse (Performance) : 180 kN, env. 800 courses/min
• Efficacité énergétique : Delta Drive + TruFiber ≈ -65% consommation vs combiné conventionnel
• Capacité tri : tri automatique jusqu'à 180 x 180 mm
• Évacuation grandes pièces : trappe jusqu'à 400 x 600 mm
• Matériaux : aciers, inox, métaux non ferreux réfléchissants (cuivre, laiton, titane)
• Compatibilité automatisation : SheetMaster, SortMaster Compact, GripMaster, ToolMaster
• Fonctions procédé : planage intégré, éjection petites pièces, convoyeur de copeaux
• Logiciels : Touchpoint HMI, TruTops Boost, MobileControl
