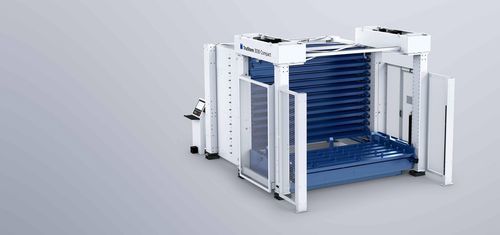

Magasin automatique vertical TruStore 3000 Compact series

compactmodulaire

Présentation
Le système de stockage en tour TruStore Série 3000 Compact est une solution modulaire d'entrée de gamme pour l'automatisation de la tôlerie. Conçu pour les formats grand et maxi, il se raccorde à des systèmes de découpe laser 2D, poinçonneuses ou combinés poinçonnage/laser pour faciliter la production sans surveillance et les équipes de nuit. La documentation mentionne des capacités d'environ 15–85 tonnes et, dans d'autres sections, 18–75 tonnes selon la configuration.

Avantages

• Conception modulaire évolutive pour des montées en automatisation par étapes.
• Permet la production sans surveillance et les équipes de nuit pour réduire le coût des pièces.
• Emprise compacte, changements rapides de matière et stockage structuré des matières premières et des pièces finies.
• Visibilité des stocks et pilotage de la production via le logiciel Oseon.

Variantes et équipements

• Variantes formats et charges: grand format (≈ 3000×1500 mm) jusqu'à 3000 kg par compartiment; format maxi (≈ 4000×2000 mm) jusqu'à 5000 kg par compartiment.
• Tour simple: transstockeur stocke 6–13 palettes grand format (hauteur tour ≈ 3390 mm) ou 4–9 palettes format maxi (hauteur tour ≈ 3550 mm) à hauteur d'empilage 90 mm; tour basse préassemblée pour réduire temps d'installation et charge au sol.
• Double tour: ajout d'une seconde tour pour gagner jusqu'à 12 palettes grand format supplémentaires ou 8 palettes maxi supplémentaires.
• Options d'entrée/sortie: station sous le transstockeur pour chargement/déchargement direct, chariots sans levage, chariots avec table élévatrice, chariots simples ou doubles; course adaptable à l'implantation.
• Options: tri des pièces PartMaster, fonds de palette pour petites pièces, pesage intégré pour inventaire permanent.

Intégration & logiciel

• Raccordement indirect via chariots de transport (LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster) ou raccordement direct d'unités de chargement/déchargement (LiftMaster Compact, LiftMaster Store, LiftMaster Store Linear) pour temps de cycle minimaux.
• Le logiciel Oseon fournit la gestion des stocks, la visibilité du flux matières et l'intégration avec les machines TRUMPF connectées.

Données techniques (comparatif)
TruStore 3030 Compact vs TruStore 3040 Compact
Format de tôle: 3048 mm × 1524 mm vs 4064 mm × 2032 mm
Hauteur d'empilage: 90 mm vs 90 mm
Charge maximale par compartiment: 3000 kg vs 5000 kg


Caractéristiques / spécifications techniques

• Dénomination: TruStore Série 3000 Compact
• Capacité de stockage indiquée: environ 15–85 t (grand et maxi); mention alternative 18–75 t pour production sans surveillance selon configuration
• Formats disponibles: grand ≈ 3000×1500 mm (TruStore 3030 Compact), maxi ≈ 4000×2000 mm (TruStore 3040 Compact); tableau comparatif cite 3048×1524 mm et 4064×2032 mm
• Hauteur d'empilage: 90 mm
• Charge max. par compartiment: 3000 kg (3030) / 5000 kg (3040)
• Nombre de palettes (tour simple): grand format 6–13; maxi format 4–9 (exemples à 90 mm)
• Extension possible en double tour: +12 palettes (grand) ou +8 palettes (maxi)
• Pré-assemblage de la tour basse pour réduire l'emprise et le temps d'installation
• Compatibilité: intégration avec unités d'automatisation TRUMPF et logiciel Oseon; options PartMaster et variantes de chariots
