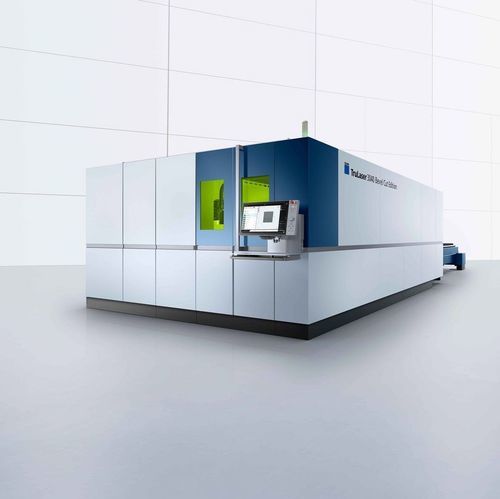

Machine de découpe laser à fibre TruLaser 30 Bevel Cut series

laser 2Dpour aluminiumpour acier inoxydable

Présentation
Le TruLaser Série 3000 Bevel Cut Edition est un système de découpe laser 2D doté d'une fonction de coupe biaise intégrée. L'unité de coupe s'incline pour réaliser des chanfreins, des fraisages et des angles jusqu'à 50°, permettant d'appliquer des chanfreins directement sur machine sur tôles fines et épaisses (selon application). La fonction coupe biaise est rentable dès de faibles parts de pièces en biais (environ 5 %) et réduit les opérations de finition ultérieures.

Avantages clés

• Fonction coupe biaise jusqu'à ±50° pour chanfreins, fraisages et arrondis.
• Moins d'opérations en aval : réduction des étapes de process et des coûts d'assemblage.
• Polyvalence matériaux : coupe biaise pour acier de construction et inox ; coupe verticale pour les autres matériaux.
• Fonctions 2D complètes en coupe verticale : Highspeed Eco, CoolLine, EdgeLine Bevel, BrightLine fiber, etc.

Applications

• Intégration de chanfreins et fraisages précis sur pièces en tôle fine et épaisse.
• Découpe de contours filigranes et chanfreins dans acier de construction épais.
• Coupe biaise efficace pour acier inoxydable (ex. coupe à l'azote) tout en maintenant la coupe verticale pour les autres matériaux.

Fonctions et équipements remarquables

• EdgeLine Bevel : programmer et découper chanfreins, fraisages et arrondis directement en machine.
• CoolLine : refroidissement par brume d'eau au niveau de la tête de coupe pour traitement fiable de l'acier épais et nesting plus dense.
• Nanojoints : fixation fiable avec reconditionnement minimal et extraction des pièces simplifiée.
• Protection anti-collision & Smart Collision Prevention : protection de la tête et réduction de l'utilisation des micro‑liaisons.
• Smart Rerun : reprise automatique après collisions mineures ou défauts de coupe pour éviter les arrêts.
• AdjustLine : adaptation du processus aux variations de qualité du matériau.
• DetectLine et Sorting Guide : positionnement des tôles par caméra et assistance au tri/prélèvement.
• Drop&Cut : réutilisation efficace des chutes avec positionnement par caméra en direct.
• Dot Matrix Code : marquage laser 2D pour identification et intégration des pièces.
• MobileControl App et IHM Touchpoint : commande à distance et interface tactile intuitive.
• Connexion digitale (OPC UA, Oseon) : intégration logicielle et solutions Industrie 4.0.
• BrightLine fiber, PierceLine, Mixeur de gaz intégré, FlexLine, Highspeed / Highspeed Eco : fonctions avancées pour qualité de coupe, perçage et économie de gaz.

Données techniques (extrait)
Modèle | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
Vitesse maximale (simultanée) | 170 m/min | 170 m/min | 170 m/min
Axe X (course) | 4002 mm | 6067 mm | 8037 mm
Axe X (pour coupe biaise 50°) | 3355 mm | 5420 mm | 7470 mm
Axe Y | 2099 mm | 2576 mm | 2576 mm
Axe Y (pour coupe biaise 50°) | 1600 mm | 2077 mm | 2077 mm
Puissance laser (TruFiber 12001) - maxi | 12000 W | 12000 W | 12000 W
Epaisseur max. acier | 30 mm | 30 mm | 30 mm
Epaisseur acier max. avec pack épaisseur | 35 mm | 35 mm | 35 mm
Epaisseur max. acier (coupe biaise 50°) | 15 mm | 15 mm | 15 mm
Epaisseur max. inox | 40 mm | 40 mm | 40 mm
Epaisseur inox max. avec pack | 50 mm | 50 mm | 50 mm
Epaisseur max. inox (coupe biaise 50°) | 10 mm | 10 mm | 10 mm
Epaisseur max. aluminium | 30 mm | 30 mm | 30 mm
Epaisseur max. cuivre/laiton | 12,7 mm | 12,7 mm | 12,7 mm
Consommation moyenne en production (TruFiber 12001) | 16 kW | 16 kW | 16 kW

Informations complémentaires
La fonction de coupe biaise devient rentable dès environ 5 % de pièces en biais. L'application directe de chanfreins sur machine réduit les étapes de processus en aval et peut diminuer le temps et le coût de fabrication des sous-ensembles.

Caractéristiques / spécifications techniques

• Nom produit : TruLaser Série 3000 Bevel Cut Edition.
• Angle de chanfrein : jusqu'à 50°.
• Seuil économique pour usage du bevel : dès ~5 % de pièces coupées en biais.
• Epaisseur d'application typique pour chanfreins : jusqu'à 25 mm (selon application et configuration).
• Source laser : TruFiber 12001 (jusqu'à 12 kW).
• Epaisseur maxi acier (coupe verticale) : 30 mm (35 mm avec pack).
• Epaisseur maxi acier pour coupe biaise 50° : 15 mm.
• Epaisseur maxi inox (coupe verticale) : 40 mm (50 mm avec pack).
• Epaisseur maxi inox pour coupe biaise 50° : 10 mm.
• Epaisseur maxi aluminium : 30 mm.
• Epaisseur maxi cuivre/laisson : 12,7 mm.
• Vitesse maximale simultanée : 170 m/min.
• Consommation moyenne en production (TruFiber 12001) : environ 16 kW.
• Modèles disponibles : TruLaser 3040 / 3060 / 3080 (différences de course X/Y).
