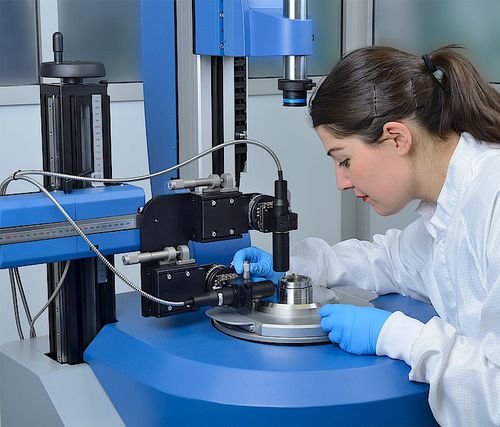

Appareil de mesure d'alignement OptiCentric® Bonding 5D

optiquepour lentilles optiquesde process

«  L'OptiCentric® collant la station 5D a été développé pour réaliser les conditions de grande précision quand des optique de précision sont alignées et collées dans une cellule. Le système aligne automatiquement une lentille dans une cellule de sorte que l'axe optique de la lentille coïncide à l'axe de la symétrie de la cellule dans l'inclinaison et le décalage. Pendant ce processus la lentille n'est pas soutenue par la cellule, mais est prise sur un mandrin d'anneau qui peut être aligné sur n'importe quel axe dans la cellule. En outre, la station de collage détermine l'espace axial dans la direction de Z entre une surface de référence, par exemple la surface supérieure de bride de la cellule, et le sommet de lentille utilisant l'interféromètre intégré de bas-cohérence d'OptiSurf®. Elle décale alors la lentille dans la position de cible Fonctionnalités clé Alignement des lentilles dans une cellule dans 5 degrés de liberté Positionnement de l'exactitude du système : x \ µm de /y \ /z 1 θx, θy 2arcsec (Exactitude d'alignement de la lentille selon l'échantillon) Durée de cycle courte minute 5 (sans colle distribuant et traitant UV) Procédé entièrement automatisé d'alignement Processus stable, indépendant de la qualification de l'opérateur Changement rapide et facile à l'autre type témoin \ /html »
