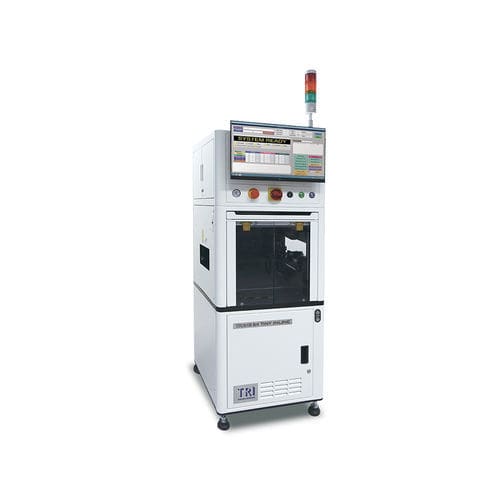

Machine d'essai automatisée TR518 SII

manuellede circuit imprimépour l'industrie électronique

Introduction
Le TR518 SII INLINE est une plateforme de test MDA automatisée en ligne, conçue pour les circuits imprimés de taille moyenne. Elle prend en charge la famille TR518 SII et offre jusqu'à 2496 points de test analogiques dans une configuration entièrement électrique et compatible SMEMA.

Caractéristiques

• Plateforme de test MDA en ligne pour intégration en production
• Conçue pour les testeurs TR518 SII de TRI
• Compatible SMEMA avec encombrement minimal
• Conception entièrement électrique (aucun air comprimé requis)
• Jusqu'à 2496 points de test analogiques (variante TINY INLINE : 1024)

Spécifications du testeur
Points de test analogiques : TR518 SII INLINE : 2496 points ; TR518 SII TINY INLINE : 1024 points
Système d'exploitation : PC compatible Microsoft® Windows avec USB, Windows 10
Type de fixation : Inline / insertion manuelle

Test analogique

• Matrice de commutation de mesure 6 fils
• Sources programmables AC/DC et DC haute tension / courant
• Mesure des composants R/L/C

Composants optionnels

• TestJet détection d'ouverture sans vecteur
• Source DC haute tension programmable jusqu'à 100 V / 100 mA
• Système de gestion du rendement : YMS 4.0

Manipulation des cartes
Taille PCB min. : 50 x 50 mm
Taille PCB max. : TR518 SII INLINE : 450 x 300 mm (option : 500 x 360 mm) ; TR518 SII TINY INLINE : 330 x 250 mm
Épaisseur PCB : 0,6 – 5 mm


Dimensions
LxPxH : TR518 SII INLINE : 900 x 900 x 1640 mm ; TR518 SII TINY INLINE : 600 x 800 x 1640 mm
Remarque : hauteur de la tourelle de signal non incluse : 392 mm
Poids : TR518 SII INLINE : 470 kg ; TR518 SII TINY INLINE : 320 kg

Informations supplémentaires
Plateforme inline entièrement électrique compatible SMEMA, conçue pour réduire l'encombrement tout en permettant les tests MDA TR518 SII en ligne de production.

Caractéristiques / spécifications techniques

• Modèle : TR518 SII INLINE (variante : TR518 SII TINY INLINE)
• Fabricant / Marque : TRI (Test Research, Inc.)
• Points de test analogiques : jusqu'à 2496 (INLINE) ; 1024 (TINY INLINE)
• Système d'exploitation : PC compatible Microsoft® Windows avec USB, Windows 10
• Type de fixture : Inline / insertion manuelle
• Matériel de test analogique : matrice de commutation 6 fils ; sources programmables AC/DC et DC haute tension / courant ; mesure R/L/C
• Options analogiques : TestJet (détection d'ouverture sans vecteur) ; Source DC haute tension programmable jusqu'à 100 V / 100 mA
• Gestion du rendement : YMS 4.0 (option)
• Taille PCB min. : 50 x 50 mm
• Taille PCB max. : 450 x 300 mm (INLINE) / option 500 x 360 mm ; 330 x 250 mm (TINY INLINE)
• Épaisseur PCB : 0,6 – 5 mm
• Dimensions (LxPxH) : 900 x 900 x 1640 mm (INLINE) ; 600 x 800 x 1640 mm (TINY INLINE)
• Poids : 470 kg (INLINE) ; 320 kg (TINY INLINE)
