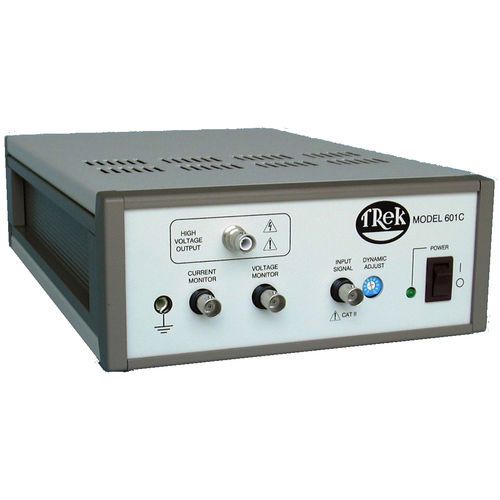

Amplificateur de puissance 601C

haute tensionDCde précision

Le modèle 601C est un amplificateur de puissance haute tension stable en courant continu conçu pour fournir un contrôle précis des tensions de sortie. Il comporte jusqu'à deux canaux d'amplificateur indépendants dans un boîtier et une conception à semi-conducteurs pour une vitesse de balayage élevée, une large bande passante et un fonctionnement à faible bruit. La conception de sortie active à quatre quadrants du modèle 601C dissipe ou source le courant dans des charges réactives ou résistives. Ces caractéristiques sont essentielles pour obtenir une réponse de sortie précise et des vitesses de rotation élevées exigées par les charges réactives. Spécifications clés Tension de sortie : 0 à ±500 V, 0 à -1 kV, ou 0 à +1 kV DC ou crête AC Courant de sortie : 0 à ±10 mA DC ou 0 à ±20 mA crête AC Vitesse d'orientation : Plus de 50 V/μs Large bande passante du signal : DC à plus de 30 kHz (distorsion de 1%) Gain de tension CC : 100 V/V (un gain de 50 V/V n'est disponible que pour la plage ±500 V) Exemples d'applications typiques Entraînement d'actionneurs piézoélectriques Module électro-optique Contrôle électrostatique de faisceaux d'ions Systèmes automatisés ou commandés par ordinateur nécessitant une mise en marche/arrêt à distance de la haute tension Caractéristiques et avantages La précision DC est meilleure que 0,1% de la pleine échelle ON-OFF haute tension à distance Les contrôleurs de tension et de courant de précision fournissent des représentations basse tension de la sortie haute tension et du courant de charge à des fins de surveillance ou d'utilisation comme signaux de retour dans un système en boucle fermée Conformité CE pour une fiabilité assurée Fonctionnement en tant qu'amplificateur non inverseur ou inverseur à gain fixe
