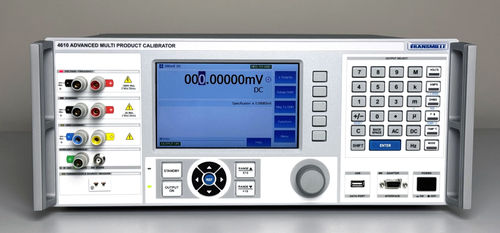

Calibrateur multifonction 4610A

de courantde tensionanti-effraction

Brève description

• Tension continue : 0–1000 V
• Tension alternative : 2 mV–1000 V, 10 Hz–1 MHz
• Courant continu : 0–30 A
• Courant alternatif : 20 µA–30 A, 10 Hz–30 kHz
• Résistance variable : 0 Ω–1 GΩ
• Capacité variable : 300 pF–100 mF
• Sortie de fréquence : 1 Hz–1,2 MHz
• Options oscilloscopes jusqu'à 3 GHz

Principales caractéristiques

• Source et mesure tension AC & DC jusqu'à 1000 V
• Source et mesure courant AC & DC jusqu'à 30 A (options de courant maximal sélectionnables)
• Résistance decade et variable 2/4 fils jusqu'à 1 GΩ
• Capacité decade et variable de 300 pF à 100 mF
• Source/sortie fréquence jusqu'à 1,2 MHz
• Source et mesure thermocouple intégrées (types multiples pris en charge)
• Interfaces GPIB (IEEE‑488) et USB en standard
• Écran tactile 7" en couleur
• Options de sortie de puissance : tension et courant simultanés, génération d'harmoniques
• Options oscilloscopes haute bande passante disponibles (jusqu'à 3 GHz)

Informations complémentaires
Format : Bureau (desktop)
Classe de précision : < 5 ppm, < 10 ppm, < 25 ppm, < 50 ppm, < 100 ppm
Options oscilloscope : < 600 MHz, < 1,1 GHz, < 3 GHz
Courant maximal : 10 A, 22 A, 30 A
Résistance maximale : 100 MΩ, 1 GΩ
Sortie de puissance : Disponible

Spécifications 4610A
TENSION CONTINUE : 0 – ±1025 V
COURANT CONTINU : 0 – 30 A
TENSION ALTERNATIVE : 2 mV – 1000 V, 10 Hz – 1 MHz
COURANT ALTERNATIF : 20 µA – 30 A, 10 Hz – 30 kHz
RÉSISTANCE (PASSIVE) : 0 Ω – 1 GΩ
RÉSISTANCE (VARIABLE) : 0 Ω – 1 GΩ (2 fils, 2 fils compensés & 4 fils)
CAPACITÉ (PASSIVE) : 1 nF – 10 µF
CAPACITÉ (VARIABLE) : 300 pF – 100 mF
FRÉQUENCE : 10 Hz – 1,2 MHz
TEMPERATURE (THERMOCOUPLE) : J / K / T / R / S / B / U / N / E / L / C ; résolution 10 µV/°C indiquée
TEMPERATURE (PRT / RTD) : Sortie 2 fils, 2 fils compensés & 4 fils, R0 sélectionnable
PUISSANCE (Tension & courant simultanés) : Options disponibles, y compris génération d'harmoniques

Caractéristiques techniques

• Modèle : 4610A
• Gamme tension AC & DC : jusqu'à 1000 V
• Gamme courant AC & DC : jusqu'à 30 A (options : 10 A, 22 A, 30 A)
• Résistance (variable/passive) : jusqu'à 1 GΩ (option 100 MΩ disponible)
• Capacité (variable/passive) : 300 pF – 100 mF (passive 1 nF – 10 µF)
• Sortie/source fréquence : 10 Hz – 1,2 MHz
• Prise en charge thermocouple : J, K, T, R, S, B, U, N, E, L, C ; résolution 10 µV/°C
• Prise en charge RTD/PRT : 2 fils, 2 fils compensés & 4 fils, R0 sélectionnable
• Interfaces : GPIB (IEEE‑488) & USB en standard
• Affichage : Écran tactile 7" en couleur
• Options de sortie de puissance : tension & courant simultanés avec génération d'harmoniques
• Options oscilloscopes : haute bande passante jusqu'à 3 GHz
