Module E/S analogique 8500

RS-232USBGPIB

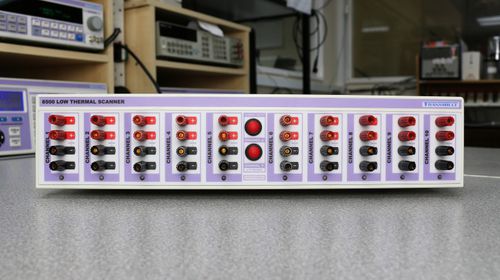

L'automatisation des mesures à l'aide du scanner à faible émission thermique 8500 permet de mettre en place un système de mesure entièrement automatisé 10 canaux référencés sur une seule sortie à l'arrière de l'appareil Commutation Kelvin à 4 bornes (2 bornes de tension, 2 bornes de courant) Tension maximale de 200 V Courant maximal de 1 A Force électromotrice thermique < 150 nV (typique) Résistance de commutation < 0,2 ohm L'automatisation des mesures à l'aide du scanner à faible thermicité 8500 permet de mettre en place un système de mesure entièrement automatisé. L'utilisation du scanner 8500 associée au logiciel ProGraph et au multimètre de la série 8000 offre une solution clé en main pour évaluer la stabilité des sources de tension et de résistance. Chaque canal offre une solution de commutation à 4 fils à faible EMF thermique (inférieure à 150 nV), ce qui rend le 8500 idéal pour les mesures de résistance à 4 fils à des fins de thermométrie et de comparaison de résistances étalons. Les bornes de raccordement de 4 mm à très faible bruit thermique facilitent la connexion : elles acceptent aussi bien les cordons de mesure standard de 4 mm que les connexions par cosses ou par fils nus, ce qui permet de reconfigurer rapidement le système d’automatisation en fonction de l’utilisation. La sortie étant située à l’arrière du scanner, les connexions peuvent être acheminées de manière efficace et ordonnée, simplifiant ainsi une installation permanente. Un soin particulier a été apporté à la réduction des tensions électromagnétiques générées par l’effet Joule. L’auto-échauffement interne a été réduit à presque zéro grâce à l’utilisation de relais à verrouillage qui ne consomment plus de courant une fois commutés en position ouverte ou fermée, et à l’utilisation d’une alimentation externe, de sorte que toute dissipation thermique se fait à l’extérieur de l’appareil. Des bornes en cuivre désoxygéné plaquées or ont été utilisées pour offrir le summum en matière de faible performance thermique.
