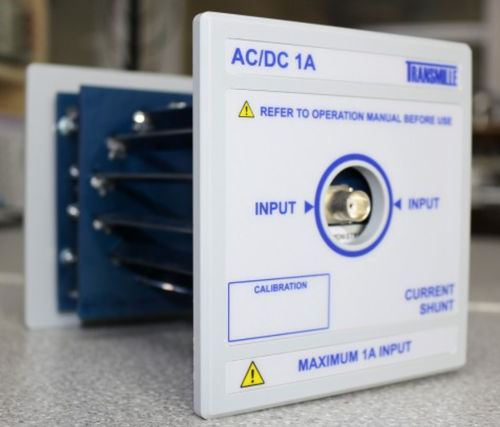

Shunt de précision

Valeurs de shunt pour des mesures comprises entre 1 mA et 100 A Faible inductance et capacité, réponse en fréquence plate Écarts CA/CC inférieurs à 1 ppm De CC à 30 kHz Simplifie l'étalonnage de précision des calibrateurs et des sources de courant Peut être utilisé avec un multimètre de précision ou un étalon de mesure CA Les shunts de courant CA/CC offrent une excellente stabilité des valeurs en courant continu, mais aussi une large plage de fréquences permettant des mesures allant du courant continu jusqu’à 30 kHz et au-delà. La conception coaxiale de ces shunts réduit les effets inductifs et capacitifs, tandis que leur conception ouverte améliore la dissipation thermique afin de minimiser les pertes de puissance. La conception coaxiale offre une précision supérieure et de faibles influences électromagnétiques, garantissant une réponse en fréquence linéaire et prévisible. Chaque shunt est équipé d’un connecteur de sortie de type N afin d’assurer un faible bruit lors des mesures à hautes fréquences, ce qui facilite les connexions entre le shunt et l’appareil de mesure. Cet ensemble de shunts de courant CA/CC a été conçu pour permettre un étalonnage rapide et efficace des calibrateurs multiproduits et des sources de courant en milieu de laboratoire. En utilisant les shunts de courant CA/CC avec un multimètre de la série 8000, les calibrateurs multiproduits 3000A, 4000 et 9000A peuvent être entretenus efficacement en interne, tout en prenant en charge les produits d’autres fabricants. Écarts CA/CC inférieurs à 1 ppm Précision supérieure à celle des résistances CA/CC standard de type Wilkinson, réduisant au minimum l’utilisation de facteurs de correction pour la réponse en fréquence Valeurs de shunt pour des mesures comprises entre 1 mA et 100 A De CC à 30 kHz Réponse en fréquence plate grâce à une faible inductance et une faible capacité Simplifie l’étalonnage de précision des étalonneurs et des sources de courant
