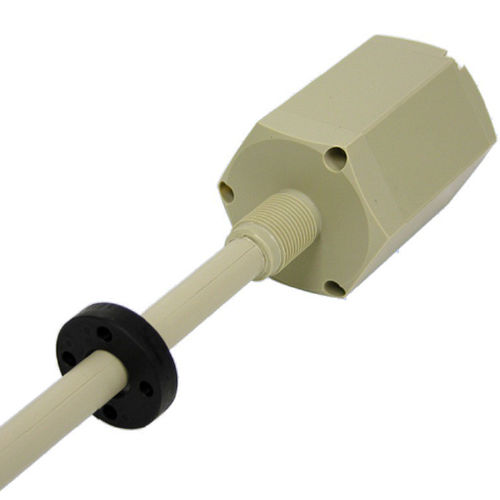

Codeur linéaire absolu LA 50
magnétostrictifsans contactanalogique

codeur linéaire absolu
codeur linéaire absolu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétostrictif
Construction
sans contact
Signal de sortie
analogique, SSI
Matériau
en plastique
Niveau de protection
standard
Applications
pour l'industrie
Longueur

Max: 2 900 mm
(114,173 in)

Min: 30 mm
(1,181 in)

Description

Les systèmes de mesure linéaire absolus pour la mesure sans contact (basés sur la magnétostriction) détectent des mouvements linéaires absolus sans usure. Pour les environnements particulièrement agressifs, TR propose les séries LA 50 et 80 en boîtier plastique. Le système de mesure complet est logé dans du polypropylène (PP) ou, sur demande, dans du polytétrafluoréthylène (PTFE). Ces matériaux résistent à la plupart des liquides dans les applications industrielles. La série LA 50 est optimisée pour la mesure du niveau de liquide. Il est monté avec un filetage de tube selon DIN 259 (taille R2) inséré dans les cuves de process. Le flotteur ne peut pas être perdu en raison d'un blocage mécanique à l'extrémité du tube. La série LA 50 peut être utilisée de la même manière que la série standard LA 46. Grâce aux différents aimants disponibles, il peut être utilisé pour la mesure précise de la position dans des environnements agressifs Mesure du niveau et de la position d'un liquide Version boîtier plastique de la norme industrielle L__46 Avantages Réglage par les entrées de réglage Solutions spécifiques au client D'autres interfaces sont disponibles Mesure les mouvements linéaires Détection sans usure Résiste aux médias agressifs Données détaillées sur le produit Transducteur linéaire LA50 - A Approvisionnement - Tension d'alimentation 24 VDC, -20...+10 % Consommation de courant à vide <= 100 mA Principe de mesure magnétostrictif Longueur de mesure, standard 100...1000 mm, par pas Résolution 0,001 mm Écart de linéarité ± 0,10 mm 1500 mm Reproductibilité 0,005 mm Hystérésis 0,02 mm 1500 mm Caractéristiques - Validité en utilisant les aimants TR originaux Coefficient de température < 40 ppm/°C FS - FS : Pleine échelle Vitesse en ligne droite aucune restriction Position de montage aucune restriction

---
