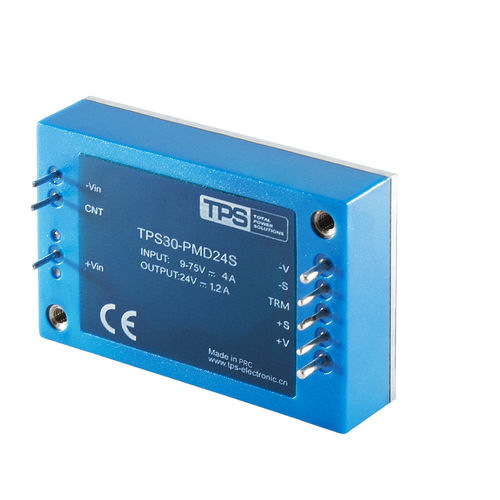

Convertisseur DC/DC isolé TPS030-PMD24S

de circuit impriméindustrielpour applications télécom

Le TPS030-PMD24S est un module d'alimentation DC-DC isolé de 30W, fiable et efficace, faisant partie de la série polyvalente TPS030-150W. Ce module accepte une large plage de tension d'entrée de 9-75 VDC et fournit une sortie stable de 24V, capable de délivrer jusqu'à 1,2A de courant. Il présente une isolation élevée de 1500 VDC entre l'entrée et la sortie, ce qui garantit la sécurité opérationnelle et l'immunité au bruit dans les environnements exigeants. Avec un rendement allant jusqu'à 85 %, il intègre des fonctions de protection complètes, notamment le verrouillage de la sous-tension d'entrée, la protection contre les surchauffes, les surtensions et les surintensités. La commande à distance de marche/arrêt à logique positive ajoute de la souplesse à la gestion de l'alimentation du système. Logé dans un boîtier compact de 1/4 de brique, le TPS030-PMD24S est conçu pour être robuste dans les applications d'automatisation industrielle, de communication télécom, d'équipement de mesure et les applications militaires. Caractéristiques principales Rendement élevé : Atteint un rendement de 85%, optimisant l'utilisation de l'énergie et les performances thermiques. Isolation robuste : Offre une isolation minimale de 1500 VDC (entrée/sortie, entrée/caisse, sortie/caisse) pour une sécurité accrue. Commande à distance : Comprend une fonction marche/arrêt à distance à logique positive pour un contrôle pratique de l'alimentation du système. Boîtier industriel standard : Empreinte compacte de 1/4 de brique (37,2x57,9x12,7 mm) pour une intégration facile dans les systèmes standard. Caractéristiques techniques Paramètre - Valeur Dimensions (L*L*H)(mm) - 37,2*57,9*12,7mm Rendement - ＞85% Capacité d'isolation - 2500 pF typique Courant de sortie - 0-1,2A Ondulation_Noise_20MHz BW - 100 mV RMS, 280 mV pk-pk max
