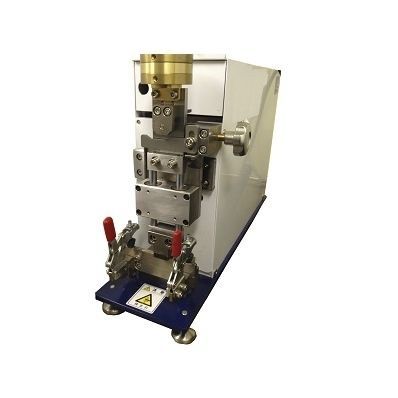

Abrasimètre B-1

Le poids standard spécifié est appliqué verticalement à l'aiguille du testeur, et l'aiguille abrase les échantillons isolés dans le sens de la longueur. Le testeur mesure le nombre de cycles jusqu'à ce que ces échantillons soient usés et que leurs fils électriques apparaissent. Une fois que l'aiguille a usé les échantillons et est entrée en contact avec leurs fils, le test s'arrête. Une fois le test terminé, l'opérateur doit déplacer les échantillons de 100 mm dans le sens de la longueur, les faire pivoter de 90 degrés et les fixer, puis répéter le test pour le cycle d'essai jusqu'à ce que l'aiguille entre en contact avec les fils électriques. Ces procédures doivent être répétées quatre fois au total (une rotation dans le sens axial). Le cycle d'essai minimal est considéré comme un cycle d'abrasion. La norme précise que l'aiguille doit être remplacée pour chaque échantillon. ISO 6722-1 - Véhicules routiers - Câbles unipolaires 60 V et 600 V - Partie 1 : Dimensions, méthodes d'essai et exigences pour les câbles conducteurs en cuivre Diamètre de l'aiguille - ∅0.45±0.01mm (Note : l'aiguille n'est pas fournie) Dimensions de l'échantillon - ∅7mm ou moins Base de l'échantillon - Profondeur de la rainure 0,4 mm et 0,8 mm (2 sortes) Vitesse d'abrasion - 55 fois/min. (Remarque : réglable de 50 à 60 fois/min. à l'expédition) Distance d'abrasion - 15,5±1mm Force verticale - 4N, 7N Compteur - Compteur électronique, 6 chiffres Alimentation - Monophasé, AC100V, 50/60Hz, 0.3kVA (ou spécifier) Dimensions - L135 × P440 × H310mm Poids - Environ 25 kg
