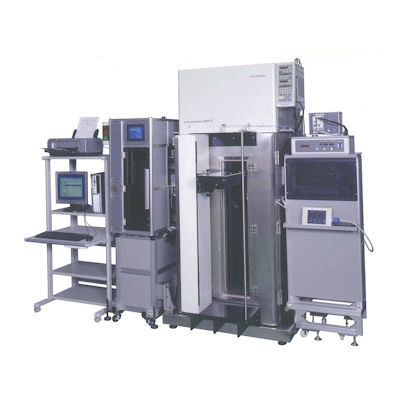

Machine d'essai d'élongation Strograph™ AR-T

totalement automatiquepour caoutchoucnumérique

Le Strograph AR-T est une machine d'essai pour les essais de traction entièrement automatiques d'échantillons de caoutchouc à des températures allant de -40℃ à 150℃. Elle se compose d'un magasin d'éprouvettes (éprouvette ISO 37 à haltère de type 1A), d'une unité de mesure des dimensions des éprouvettes, d'un mécanisme d'alimentation des éprouvettes, de pinces pneumatiques, d'une unité de mesure, d'un extensomètre, d'une unité de retrait des éprouvettes cassées, d'une chambre à température constante, d'un réfrigérateur et d'un PC. Une fois les éprouvettes placées sur le plateau, tous les processus sont exécutés automatiquement : mesure de l'éprouvette ⇒ transfert dans la chambre thermostatique (laissée à la température définie pendant un certain temps) ⇒ serrage de l'éprouvette ⇒ mesure de l'allongement ⇒ retrait de l'éprouvette ⇒ traitement des données. ISO 37 - Caoutchouc vulcanisé ou thermoplastique - Détermination des propriétés de contrainte et de déformation en traction Capacité de charge - Max. 1kN Vitesse d'essai - 0,5 à 500 mm/min. Course effective de la traverse - Environ 700 mm Jauge d'épaisseur - Point de mesure : 3 points Enclume : ∅5mm Extensomètre - Type sans contact Longueur de la jauge : 20 mm Alimentateur d'échantillons - Max. 120 échantillons (n=6 échantillons × 20 plateaux) Plage de température - -40°C à 150°C Mesures de protection - - Limiteur à tige - Interrupteur d'arrêt d'urgence Alimentation électrique - - Unité principale : Triphasée, AC200V, 50/60Hz, 6,9kVA (ou spécifier) - PC : Monophasé, AC100V, 50/60Hz, 0,5kVA - Alimentateur d'échantillons : Monophasé, AC100V, 50/60Hz, 1,0kVA - Chambre : Triphasée, AC200V, 50/60Hz, 13,8kVA (ou spécifier) - Extensomètre : Monophasé, AC100V, 50/60Hz, 0,5kVA Air comprimé - - 0,5MPa, 40L/min. (pour l'alimentateur d'échantillons) - 0,5MPa, 150L/min. (pour la chambre) Eau de refroidissement - 0,2MPa à 0,8MPa, 30L/mmin à 40L/min, 30°C ou moins Dimensions - - Unité principale : L2200 × P1560 × H2030mm
