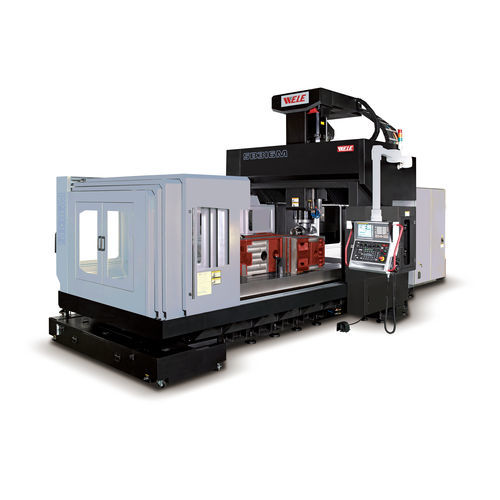

Centre d'usinage CNC à 3 axes SB216verticalà pontCAT50
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- à 3 axes
- Orientation de la broche
- vertical
- Structure
- à pont
- Nez de broche
- CAT50
- Nombre d'outils
- 60 outils, 32 outils, 120 outils
- Applications
- pour travaux lourds
- Autres caractéristiques
- à grande vitesse, à haute productivité, haute puissance
- Course X
2 120 mm
(83 in)- Course Y
1 600 mm
(63 in)- Course Z
2 300 mm
(91 in)- Vitesse de rotation
5 000 rpm, 6 000 rpm
(31 416 rad.min-1, 37 699 rad.min-1)- Puissance
22 kW, 26 kW, 30 kW
(29,91 hp, 35,35 hp, 40,79 hp)- Vitesse d'avancement axe X
24 000 mm/min
(16 in/s)- Vitesse d'avancement axe Y
24 000 mm/min
(16 in/s)- Vitesse d'avancement axe Z
24 000 mm/min
(16 in/s)- Charge max. de la table
8 000 kg
(17 637 lb)- Poids total
22 000 kg
(48 501,7 lb)- Longueur hors tout
6 250 mm
(246,1 in)- Largeur hors tout
4 650 mm
(183,1 in)- Hauteur totale
4 350 mm
(171,3 in)
Description
Puissance et endurance pour les travaux lourds exigeant précision et productivité élevée.
Le SB216 est une machine à pont à rail fixe conçue pour les applications de coupe lourde. Cette machine est dotée de guides à rouleaux, d'un système de contrepoids hydraulique sur la poupée fixe et d'une broche puissante. Ces caractéristiques permettent des coupes très précises et exactes sans sacrifier la vitesse.
Le modèle SB216YM dispose d'une course étendue de l'axe Y avec des capacités d'usinage sur 5 faces pour permettre l'usinage de pièces complexes. Cette machine est dotée d'un système de changement automatique d'outil dans les orientations verticale et horizontale et offre un serrage automatique de la poupée fixe. Les options de la poupée sont les suivantes : 30 degrés, 90 degrés, extension et universel manuel.
---
