Rectifieuse d'outil CM-2
verticalehorizontale

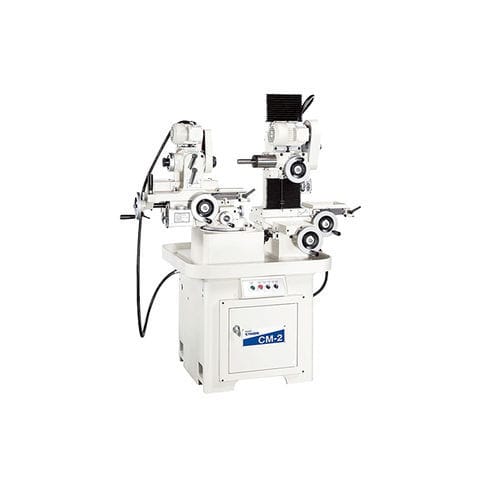

Rectifieuse d'outil - CM-2 - Topwork Industry Co., Ltd. - verticale / horizontale
Rectifieuse d'outil - CM-2 - Topwork Industry Co., Ltd. - verticale / horizontale
Rectifieuse d'outil - CM-2 - Topwork Industry Co., Ltd. - verticale / horizontale - image - 2
Rectifieuse d'outil - CM-2 - Topwork Industry Co., Ltd. - verticale / horizontale - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Applications
d'outil
Structure
verticale, horizontale
Vitesse de broche

4 000 rpm, 6 000 rpm, 8 000 rpm
(25 133 rad.min-1, 37 699 rad.min-1, 50 265 rad.min-1)

Puissance

0,19 kW, 0,37 kW
(0,26 hp, 0,5 hp)

Poids de la machine

860 kg
(1 895,98 lb)

Description

Précision Rigidité Efficacité Spécifications Tête de travail Diamètre de pivotement max. Diamètre de pivotement - 304 mm Diamètre max. Diamètre de travail de la pince de serrage - 32 mm Diamètre min. Diamètre de la pince de serrage - 5 mm Angle de spirale max. Angle de spirale - 60º Max. Distance entre le nez de la broche et le centre de la contre-pointe - 100 mm, 152 mm Tête de meule Diamètre de meulage - 100 mm Tête de travail Course du chariot - 130 mm Course du coulisseau décalé - 100 mm Avant du centre - 50 mm Arrière du centre - 50 mm Réglage de l'angle de la tête de travail Rotation du plan horizontal - ±105º(210º) Rotation du plan vertical - ±40º Machine L x L x H - 1600 x1150 x 1650 mm Accessoires standard Repose-dents de la tête de roue avec barre d'extension Protections de meules avec barre d'extension Support avant de la pièce à usiner Pinces de serrage cylindriques droites : dimensions métriques : 5, 6, 8, 10, 12, 16, 20, 25 et 32 mm Pinces de serrage cylindriques droites : tailles en pouces : 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8 & 1 1/4" Jeu de (5) brides de meule. (4) brides standard et (1) bride d'extension. Support de fixation du diamant Clé pour tête de travail Clé pour tête de travail Unité de support de contre-pointe réglable Clé pour meule Arbre standard Tournevis Jeu de clés Clé à double extrémité Jeu de (4) plaques d'indexation pour spirale Machanisme 0,8,10 & 12 divisions Boîte à outils Meule (une meule droite, une meule évasée et une meule plate) Outil d'ajustage diamanté supplémentaire avec pointe diamantée Cliquet d'indexation à ressort pour la tête de travail bride de roue de 1/2" et clé de serrage

---
