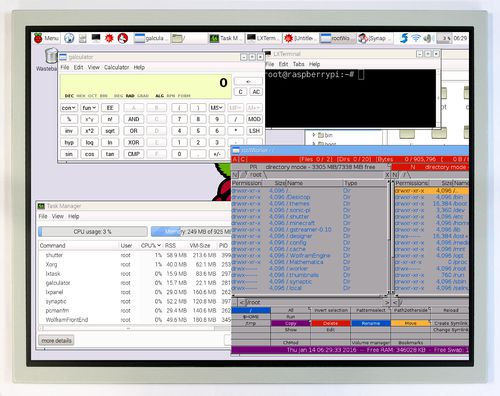

Module d'affichage couleur TM150TDS50

LCD/TFTIPSLCD/ISTN

Un écran LCD TFT comporte une couche de cristaux liquides entre un substrat en verre formé de TFT et d'électrodes de pixels transparentes et un autre substrat en verre avec un filtre de couleur (RGB) et des contre-électrodes transparentes. Chaque pixel d'une matrice active est associé à un transistor qui comprend un condensateur qui donne à chaque sous-pixel la capacité de conserver sa charge, au lieu de nécessiter l'envoi d'une charge électrique à chaque fois qu'il doit être changé. Cela signifie que les écrans LCD TFT sont plus réactifs. Les signaux de données de couleur (rouge, vert, bleu) provenant d'un système hôte (par exemple, un PC, un générateur de signaux, etc.) sont modulés dans la meilleure forme possible pour le système à matrice active par une carte de traitement des signaux, et envoyés aux LSI de pilotage qui pilotent les matrices TFT individuelles. La matrice TFT, en tant que commutateur électro-optique, régule la quantité de lumière transmise par l'assemblage de rétro-éclairage, lorsqu'elle est contrôlée par des signaux de données. Les images en couleur sont créées en régulant la quantité de lumière transmise par la matrice TFT de points rouges, verts et bleus Écran LCD TFT couleur 15 pouces LVDS 1024x768 - Taille de l'écran (diagonale) : 15 pouces - Résolution : 1024*768 - Mode d'affichage : TM avec blanc normal - Tension : 3.3V - Direction de la vue : 12H - Dimension du contour : 326.5×253.5 ×11.8(mm) - Zone active : 304.128x 228.096(mm) - Interface : LVDS - Rétro-éclairage : LED - Température de fonctionnement : -20 ~ +70°C - Température de stockage -30 ~ +80°C
