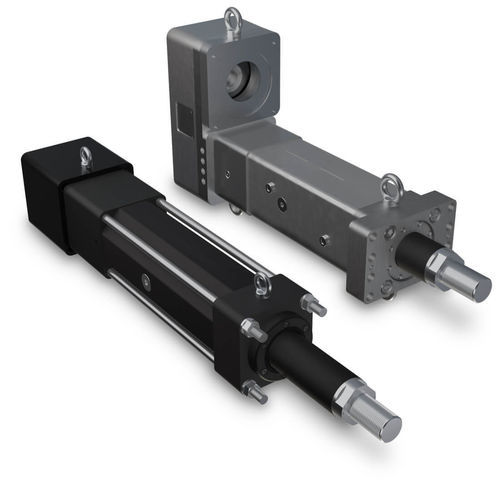

Actionneur électrique RSX50

linéaireà vis à rouleaux planétairesdurci

Présentation
La famille RSX de vérins linéaires électromécaniques à force extrême offre une alternative aux vérins hydrauliques pour des applications industrielles exigeantes. Longévité et précision sont obtenues grâce à des vis à rouleaux planétaires haute précision et des carters en aluminium anodisé dure de type III.

Points clés

• Forces jusqu'à 100 000 lbf (445 kN)
• Courses jusqu'à 59 in (1 500 mm)
• Disponibles en versions à vis à billes et à vis à rouleaux planétaires
• Gehäuse en aluminium anodisé dur type III pour environnements sévères
• Option IP67 pour protection contre la poussière et l'eau

Caractéristiques

• Choix de transmission : vis à billes ou vis à rouleaux planétaires selon l'application
• Corps en aluminium anodisé dur type III
• Fonction anti-rotation de la tige de poussée en standard
• Option IP67 pour protection contre les intrusions
• Compatible avec servomoteurs et réducteurs (tailles de bâti env. jusqu'à 290 mm)
• Option alimentaire : revêtement époxy blanc et tige en acier inoxydable
• Variantes remplies d'huile / refroidies par huile pour applications haute vitesse et cycles intensifs

Spécifications (résumé)
Tailles RSX : RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
Course maximale (in / mm) : 59 (1 500) | 59 (1 500) | 50 (1 270) | 26 (660) | 26 (660) | 25 (630)
Force maximale (lbf / kN) : 20 000 (89) | 30 000 (133) | 40 000 (178) | 50 000 (222) | 66 000 (294)* | 100 000 (445)
Vitesse maximale (in/sec / mm/sec) : 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

Remarques
Mises à jour de nomenclature récentes : RSX096 renommé RSX15 et RSX128 renommé RSX25. *La force maximale du RSX33P s'applique uniquement en extension.

Caractéristiques / Spécifications techniques

• Capacité de poussée : jusqu'à 100 000 lbf (445 kN) selon la taille et la configuration
• Course maximale : jusqu'à 59 in (1 500 mm) sur certains modèles
• Options de vis : vis à rouleaux planétaires (haute précision) et vis à billes
• Vitesses maximales typiques : jusqu'à 30 in/sec (760 mm/sec) pour plusieurs tailles ; les plus grandes tailles ont des vitesses maximales inférieures
• Gehäuse : aluminium anodisé dur type III
• Protection : option IP67 disponible
• Fonction mécanique standard : anti-rotation de la tige
• Options : variantes remplies d'huile / refroidies par huile, revêtement époxy blanc alimentaire, tige en acier inoxydable
• Compatibilité moteur : conçu pour fonctionner avec servomoteurs et réducteurs (tailles de bâti jusqu'à env. 290 mm)
• Documentation : brochures, flyer, manuel produit et fiche pièces disponibles pour l'aide à la commande et au dimensionnement
