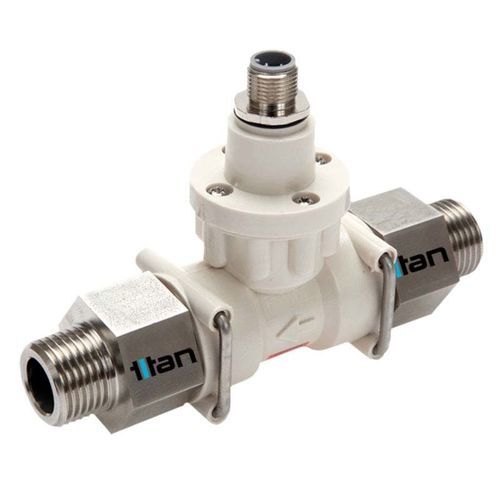

Débitmètre à turbine FT2

volumiquepour eaupour eaux usées

Présentation
Le FT2 est un débitmètre à turbine à détection optique multi-plage conçu pour la mesure précise de débits liquides faibles à moyens. Il intègre une turbine à faible inertie sur paliers en saphir dans un corps résistant chimiquement en PPS, propose neuf plages de mesure, une sortie impulsion et une protection IP65. La calibration individuelle traçable et les options OEM de raccordement facilitent l'intégration en production et en instrumentation industrielle.

Idéal pour

• Tests de laboratoire et bancs d'essai
• Systèmes de refroidissement et gestion thermique
• Installations de traitement semi-conducteurs
• Traitement de l'eau et effluents
• Mesure de liquides à basse viscosité

Caractéristiques

• Détection par capteur optique
• Corps en PPS non métallique pour résistance chimique
• Paliers en saphir pour faible inertie
• Neuf plages de 0.02 à 160 L/min
• Sortie impulsion avec facteurs K approximatifs par plage
• Précision typique 1,0–1,5% FSD selon la plage
• Répétabilité 0,1%
• Pression admissible 15 bar
• Indice de protection IP65
• Joint standard Viton™ (autres options disponibles)
• Alimentation 7,5–24 Vdc (optique 7–24 Vdc)
• Température maximale du fluide 80°C

Tableau technique (Modèle · Plage L/Min · Linéarité % FSD · Fréquence typique Hz · Facteur 'K' approximatif)
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240

Spécifications techniques

• Famille de modèles : FT2 (Flow Transducer)
• Détection : capteur optique
• Matériau du corps : polymère non métallique PPS
• Paliers : saphir
• Plages de débit : neuf plages de 0.02 à 160 L/min (voir tableau)
• Linéarité : typ. 1.0–1.5% FSD selon la plage
• Répétabilité : 0.1%
• Sortie : impulsion
• Pression maximale : 15 bar
• Indice d'entrée : IP65
• Matériau du joint (standard) : Viton™ (options : nitrile, EPDM, spécial)
• Tension d'alimentation : 7.5 à 24 Vdc (optique 7–24Vdc)
• Température maximale du fluide : 80°C
• Taille des raccords (options) : 1/4" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, tuyau 8mm, tuyau 13mm
• Matériaux de raccord (options) : Laiton, 316 acier inox, PVC (60°C max), PVDF
• Connexions électriques : passe-fil caoutchouc, prise 4 broches, presse-étoupe IP67
• Calibration traçable individuelle fournie
• Options OEM : raccords et câbles/connecteurs personnalisés pour commandes en quantité
