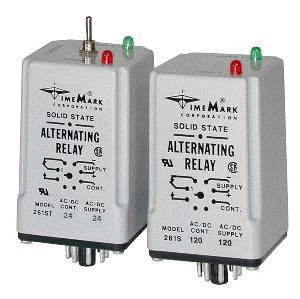

Relais statique pour montage octal 261 series

alterneur

Le model relais alternatif de 261 séries est conçu pour les systèmes de pompage duplex où il est souhaitable d'égaliser le temps d'exécution de pompe. Le circuit alternatif à semi-conducteurs conduit un relais électromécanique interne. Une source d'énergie et un commutateur de commande continus sont exigés. Le commutateur de commande (flotteur, pression ou tout autre contact d'isolement) est relié entre la borne L1 et la borne de commande. Chaque fois que le commutateur de commande est ouvert les contacts de rendement changeront des états. Les voyants de signalisation sur le cas montrent le statut interne de relais. Sur les versions facultatives d'interrupteur à levier, l'interrupteur à levier est placé dans la position ALTERNATIVE. Le réglage du commutateur à la charge 1 ou à la charge 2 fermera le relais en position, empêchant l'alternance.
