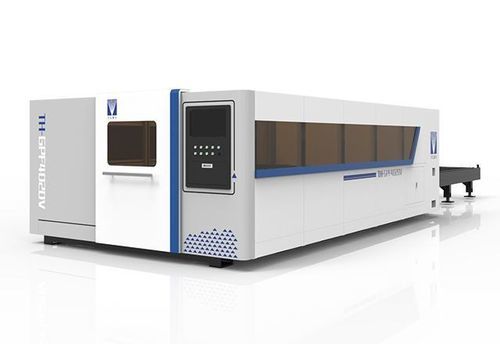

Machine de découpe laser TH-GPF series

pour métalpour aluminiumpour acier inoxydable

Nom du produit
Machine de découpe laser GPF à double table échangeable (série TH-GPF)

Secteurs

• Industrie de la tôle
• Ustensiles de cuisine et équipement de restauration
• Fabrication de carcasses et armoires
• Armoires de quincaillerie
• Fabrication d'équipements frigorifiques
• Équipements de protection de l'environnement
• Construction automobile
• Machines agricoles
• Production d'ascenseurs
• Construction de structures métalliques

Matériaux

• Feuilles métalliques
• Feuilles en acier au carbone
• Feuilles en acier inoxydable
• Feuilles de cuivre
• Feuilles en alliage d'aluminium
• Feuilles galvanisées
• Feuilles électrolytiques
• Acier silicieux
• Alliages de titane
• Autres matériaux métalliques

Caractéristiques

• Conception du système de mouvement centrée sur l'utilisateur pour une maniabilité flexible et une utilisation facilitée
• Portique fermé à double entraînement et système de table d'échange synchrone pour réduire les temps de chargement/déchargement et augmenter le rendement
• Stabilité structurelle élevée : portique en profilé d'aluminium extrudé de haute résistance pour un poids réduit et une meilleure réponse dynamique
• Axes X et Y avec transmission par engrenage hélicoïdal de précision pour garantir une précision de découpe constante
• Base de données centralisée de paramètres de procédé pour programmes de coupe prêts à l'emploi et réglables

Spécifications (tableau)
Modèle | Puissance laser | Course axe Z | Précision de positionnement | Répétabilité | Format de travail | Limite de charge (table d'échange) | Poids machine | Dimensions de la machine
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm

Caractéristiques techniques

• Série / modèles : TH-GPF3015, TH-GPF4020, TH-GPF6020, TH-GPF6025, TH-GPF8025
• Plage de puissance laser : 1 000 W à 20 000 W selon le modèle
• Course de l'axe Z : 250 mm (modèles jusqu'à 6020), 350 mm (6025 et 8025)
• Précision de positionnement : ±0.03 mm/m
• Répétabilité : ±0.03 mm
• Formats de travail : de 3000×1500 mm à 8000×2500 mm selon le modèle
• Capacité maximale de charge de la table d'échange : de 1.2 T à 3.6 T selon le modèle
• Poids machine : de 6 T à 24 T selon le modèle
• Dimensions de l'outil machine : varient selon le modèle (voir tableau des spécifications ci‑dessus)
