Machine de découpe laser TH-RCF series

laser 3Dlaser à fibrepour acier

Présentation
Machine de découpe laser 3D à fibre conçue pour la découpe 3D à grande vitesse de tôles métalliques moyennes et fines, telles que l'acier au carbone et l'acier inoxydable. L'épaisseur et la vitesse de coupe dépendent de la puissance du laser et des propriétés du matériau. Adaptée aux lignes de production automatisées et aux géométries de pièces complexes.

Caractéristiques

• Intégration d'un système de découpe laser à fibre avec un robot industriel six axes pour une coupe trajectoire 3D complète

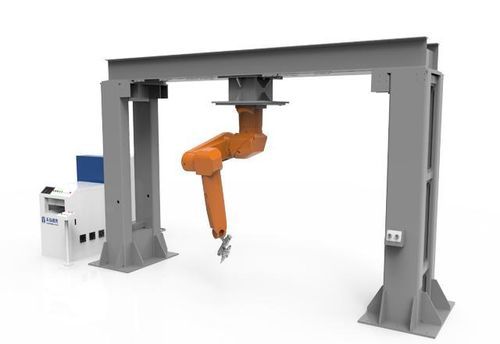

• Deux configurations structurelles principales : sur socle (floor-standing) et en montage supérieur (top-mounted)
• Marques de robots recommandées : ABB et Staubli ; compatible avec d'autres robots industriels
• Table de découpe 3D et mécanismes de positionnement/serrage personnalisables selon les pièces
• Possibilité de basculer entre les fonctions de découpe laser fibre et de soudage laser pour une plus grande flexibilité
• Option double-robot pour la coupe de tubes de forme spéciale afin de traiter des profils complexes

Exemples de coupe
Des échantillons de coupe montrant les capacités 3D, la qualité des bords et les géométries types sont fournis à titre de référence.

Caractéristiques techniques

• Nom du produit : 3D Laser Cutting Machine
• ID produit : 1475857268568903680
• Modèle(s) : TH-RCF1550A, TH-RCF2010S
• Puissance laser : 500W ~ 1500W
• Marque et modèle du robot : ABB IRB2400 (TH-RCF1550A) ; Staubli RX160L (TH-RCF2010S)
• Rayon d'usinage du robot : 1550mm (TH-RCF1550A) ; 2010mm (TH-RCF2010S)
• Précision de trajectoire du robot : 0.15mm (TH-RCF1550A) ; 0.14mm (TH-RCF2010S)
• Répétabilité du robot : 0.06mm (TH-RCF1550A) ; 0.05mm (TH-RCF2010S)
• Charge nominale du robot : 20Kg (TH-RCF1550A) ; 14Kg (TH-RCF2010S)
• Poids du robot : 380Kg (TH-RCF1550A) ; 250Kg (TH-RCF2010S)
