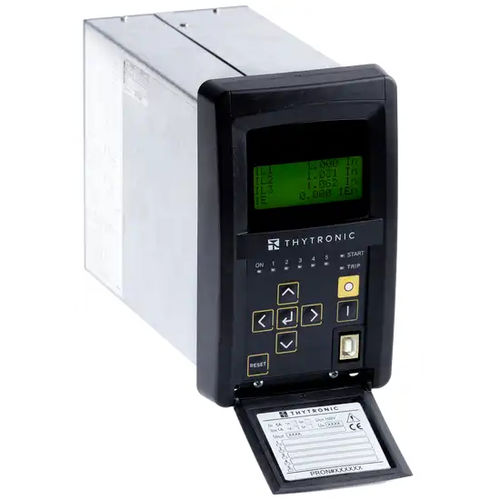

Relais de protection de surintensité SPR10

thermiqueACpour transformateur

Les relais numériques SPR10, alimentés par les transformateurs de courant (TC), ne nécessitent pas de tension d'alimentation externe. Ils sont le choix idéal pour l'installation dans des endroits éloignés où l'alimentation auxiliaire n'est pas disponible. Deux circuits d'entrée de courant résiduel sont disponibles afin d'insérer ou d'exclure le courant résiduel du circuit d'alimentation. Lorsque le circuit protégé est mis hors tension, l'état de fonctionnement (repos / déclenchement) est signalé au moyen d'un indicateur mécanique fl ag. ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Transformateur de surintensité de séquence négative SW PACK CONFIGURATION OPTIONNELLE - Transformateur à image thermique Le relais numérique alimenté par les transformateurs de courant (TC) ne nécessite pas de tension d'alimentation extérieure. Les relais tirent leur énergie de fonctionnement de transformateurs de courant standard de 1 A ou 5 A. Le relais SPR10 peut être utilisé dans les réseaux radiaux pour protéger les lignes d'alimentation ou les transformateurs de puissance.Dans les systèmes solidement mis à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de n'importe quelle longueur, tandis que dans les systèmes non mis à la terre ou avec bobine de Petersen et/ou résistance mise à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de petite longueur afin d'éviter les déclenchements indésirables dus à la contribution du courant capacitif de la ligne d'alimentation en cas de défaut de terre externe.
