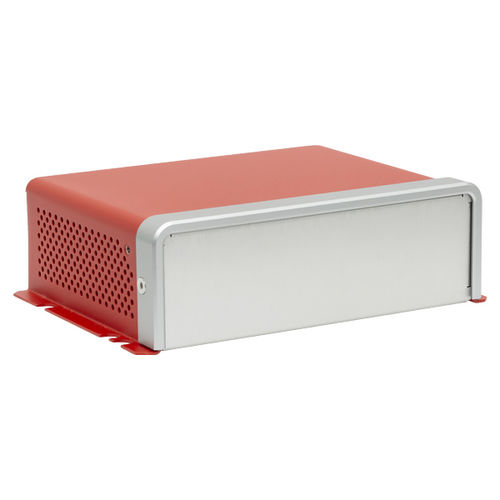

Boîtier compact EC1U series
à briderack 19"rectangulaire

boîtier compact
boîtier compact
boîtier compact
boîtier compact
boîtier compact
boîtier compact
boîtier compact
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Configuration
compact, à bride, rack 19"
Forme
rectangulaire
Matériau
en aluminium
Applications
pour l'électronique, électronicien
Autres caractéristiques
sur mesure
Largeur

150 mm (6 in)

Hauteur

107 mm (4 in)

Profondeur

49 mm (2 in)

Description

Caractéristiques - Boîtiers en aluminium rouge - Montage et démontage faciles - Les boîtiers sont empilables avec les adaptateurs EC1UA La conception du boîtier EC1U a été optimisée pour un montage, un démontage et une intégration simples. Le boîtier se compose de trois pièces : une pièce inférieure/avant avec quatre bagues aveugles M3 et une vis de mise à la terre M4, une pièce supérieure à rebord avec des découpes pour le montage sur une planche d'essai impériale ou métrique ou sur une table optique, et une lunette qui fixe les deux pièces ensemble à l'aide de deux vis. Les panneaux avant et arrière du boîtier sont vides ; les ports d'entrée et de sortie peuvent être ajoutés par l'utilisateur en fonction de l'application. Les boîtiers peuvent être facilement empilés les uns sur les autres à l'aide des adaptateurs de montage EC1UA, vendus ci-dessous. Il est également possible d'utiliser les extrémités des poteaux optiques Ø1/2" ou Ø12,7 mm pour fixer les brides des boîtiers en positionnant les vis des poteaux dans les fentes des brides. Cela permet de serrer chaque bride entre la table optique et le bas d'un poteau, ou entre la face d'extrémité de deux poteaux. Thorlabs offre la possibilité de fabriquer des boîtiers personnalisés en utilisant la découpe au laser, le rivetage, l'impression UV, et plus encore. Contactez le support technique pour plus d'informations sur la construction d'un boîtier de table à brides personnalisé. Pour des boîtiers de plus grande taille vendus avec des cartes de montage compatibles et une gamme d'autres accessoires, consultez nos boîtiers de table entièrement en aluminium. Pour les boîtiers destinés à recevoir des circuits électroniques personnalisés plus petits, tels que des filtres électriques, des diviseurs de tension ou des adaptateurs d'impédance, consultez nos boîtiers électroniques compacts personnalisables. Pour les boîtiers conçus pour être montés dans des racks d'équipement 19", voir nos boîtiers rack 19" pour l'électronique.

---
