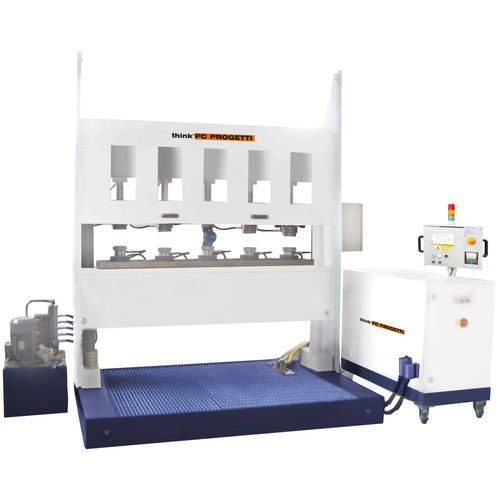

Banc d'essai de pression BV-5CV/100P

de fuiteautomatiquemanuel

SERRAGE COMBINÉ, JOINT RADIAL INTÉRIEUR + PRESSAGE PROPORTIONNEL 3 PLATEAUX DE CHARGEMENT Banc d'essai vertical avec joint radial interne et pressage proportionnel. Il dispose de 5 emplacements d'essai avec serrage combiné. Avec le cylindre hydraulique (côté inférieur), les opérateurs peuvent tester les vannes à brides avec un serrage proportionnel contrôlé, où la force de pression est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur de la vanne, et la charge résultante est réduite à des termes minimaux. Avec les colonnes vissées, il est possible de tester les terminaisons BW, SW en utilisant le joint radial interne. La combinaison de ces deux styles de serrage différents permet à l'appareil de s'adapter à tous les types de vannes. L'unité peut être contrôlée par un skid de pressurisation SKA-100. FORCE DE RÉACTION : 100 TON (10% de serrage minimum) 5x20 TON (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 500 mm LONGUEUR DE VANNE MIN : 50mm DISTANCE CENTRALE : 300mm Hauteur de chargement : 1000mm VAISSEAU D'EAU DU SOUS-SOL : 200 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combiné CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 5 à 100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. Gain régulateur contrôlé par l'opérateur DIMENSIONS (MECH) : 2106 (L) x 1420 (P) x 2536 (H) (skid non inclus)
