Banc d'essai de pression BOT-2CSV/1200

contrôlé par PLCpour tuyauxhydraulique

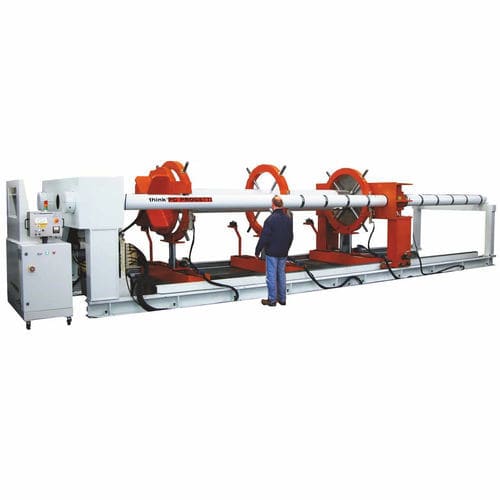

COLONNES DOUBLEMENT SECTORISÉES ET SERRAGE PROPORTIONNEL À LA PRESSE Bancs d'essai pour tubes avec style de serrage Nr. 2 "Joints intérieurs/extérieurs". Les ponts de réaction sont reliés par des colonnes sectorisées qui permettent de régler la longueur maximale du tube. Le réglage fin sur les tubes est effectué par la course du cylindre de pression. Le pont de réaction droit peut fonctionner sur toute la longueur des colonnes afin de couvrir une large gamme de mesures de longueur de tuyaux, comme décrit dans le tableau technique ci-dessous. Le chargement des tuyaux est effectué par une grue depuis le haut, tandis que les élévateurs hydrauliques "Lunette" n° 4 les soutiennent pendant toute la durée des essais et sont capables de centrer l'alignement sur les têtes de scellement, et de le "maintenir" pour éviter qu'il ne se plie pendant les essais. Le sous-sol comprend un réservoir d'eau avec un dispositif de limitation de l'évaporation. Le banc d'essai ne nécessite aucune préparation des fondations. Le banc d'essai est contrôlé par un skid de pressurisation de classe SKA avec une capacité de remplissage d'eau de 1000 L/min. PUISSANCE DE RÉACTION : 1200 TONNES STYLE DE CLAMPAGE : Type 2 - joints radiaux externes LONGUEUR MAXIMALE DU TUBE : 7100 mm LONGUEUR DE TUYAU MIN : 1500 mm DIAMÈTRE MAXI DU TUBE : 1020 mm ERREUR ELLIPTIQUE AUTORISÉE : 0,5 Hauteur des axes d'écoulement : 1550 mm VAISSEAU D'EAU DU SOUS-SOL : 6000 Litres PRESSION MAXI D'ESSAI : 700 / 1050 bar DEBIT DE REMPLISSAGE : 500 Litres/min VACUUM DE PRE-FILLING : 160 m /h ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1100 Nl/min Air sec non lubrifié DIMENSIONS : 9700(L) x 2500(P) x 2180(H)
