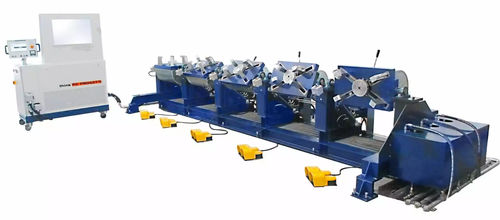

Banc d'essai inclinable BOR-5M/20P

de pressionde fuiteautomatique

SERRAGE PAR GRIFFES AVEC INCLINAISON À 90 Banc d'essai inclinable à cinq postes avec serrage par griffes simple/double et unité de serrage par griffes au sol. Le serrage ne peut être effectué que sur des vannes à brides. Il permet de vérifier les contraintes mécaniques sur les cols des brides pendant les essais. En outre, la force de serrage n'a aucune influence sur le comportement du siège de la vanne pendant l'essai, en raison de l'absence de forces externes appliquées. Il existe différentes cibles de pression pour chaque station, ce qui facilite le test VISUEL sur le siège de la vanne pendant l'essai. L'appareil est contrôlé par un skid de pressurisation SKMA-100 FORCE DE RÉACTION : 5 x 20 TON Ø de bride MAX : 400 mm Ø de bride MIN : 90 mm ÉPAISSEUR DE LA BRIDE MAXI : 10/65 mm ANGLE D'INCLINAISON : 0° - 90 VAISSEAU D'EAU DE SOUS-SOL : 500 Litres TERMINAISONS AUTORISÉES : RF, RJ STYLE DE CLAMPAGE : Type 5 / 6 - Griffes / Double griffes DIMENSIONS (MECH) : 5405 (L) x 1850 (P) x 1040 (H)
