Banc d'essai de pression BV-M/60

de fuiteautomatiquemanuel

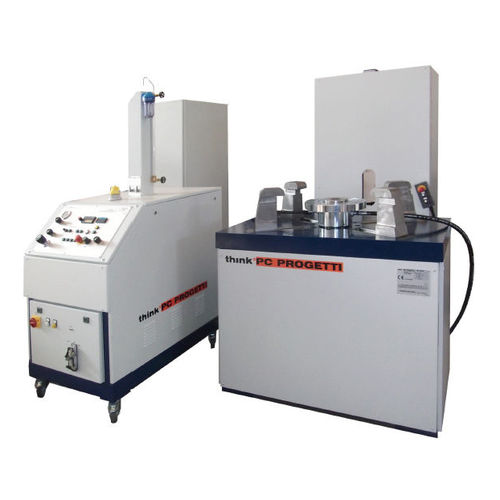

BANCS D'ESSAIS HYDRAULIQUES ET PNEUMATIQUES POUR VALVES PSV Banc d'essai avec serrage par griffes. Les essais sur les vannes RF ou RTJ peuvent être exécutés dans des conditions de travail réelles. Le serrage est de type hydraulique on/off. Cette prérogative le rend adapté aux vannes PSV et aux vannes de débit. Le mouvement d'auto-centrage des griffes et le basculement sont contrôlés hydrauliquement ou pneumatiquement (en option). Le sous-sol contient un réservoir pour le liquide d'essai et des réservoirs supplémentaires sont disponibles. L'appareil peut être contrôlé par un skid de pressurisation standard ; sur la photo, vous pouvez voir le mod. SKMM-100-G. FORCE DE RÉACTION : 60 TONNES (voir le tableau des limites de travail) DIAMÈTRE MAXIMAL DE LA BRANCHE : 530 / 650 / 860 mm DIAMÈTRE MIN DE LA BRIDE : 90mm MESURE DE SOULÈVEMENT DU SIÈGE : 0-100mm SENSOR SOUS CONTACT : 0-70 mm ± 0,05 mm ÉPAISSEUR MAXI DE LA BRIDE : 90 mm ANGLE D'INCLINAISON : FIXE (non inclinable) VAISSEAU D'EAU DU SOUS-SOL : 200 Litres TERMINAISONS AUTORISÉES : RF, RJ TYPE DE PINCE : Cylindre hydraulique avec griffes CONTRÔLE DE LA FORCE DE CLAMPAGE : Type On/Off GAMME : 10..100% ALIMENTATION ELECTRIQUE : 3PH + T400V@50Hz, 2KW DIMENSIONS (MECH) : 1250(L) x 700 (P) x 1250(H)
