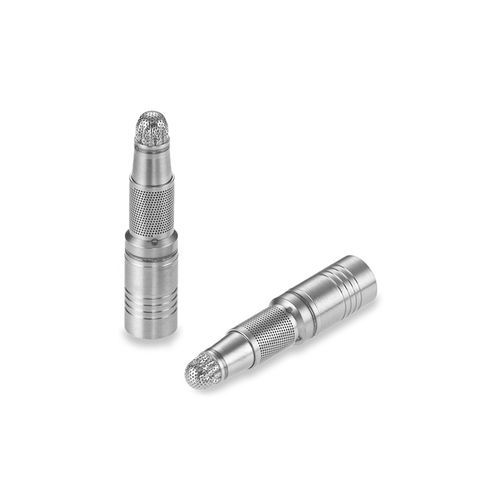

Vanne de pression SVBA2810118D

hydrauliqueminiatureen inox

Le clapet de cette vanne navette miniature est biaisé de sorte que le port d'urgence (E) est normalement fermé et que les ports normal (N) et service (S) sont connectés. Elle est idéale pour des applications avec des débits allant jusqu'à 6 GPM. Des écrans de sécurité intégrés sont inclus pour une protection supplémentaire contre les contaminations ou débris indésirables. - Type : À ressort - Diamètre : 0,281 pouces - Taux de Lohm : 180 Lohms max. - Pression de travail maximale : Jusqu'à 4000 psi Performance générale - Débit normal (N à S ou S à N) : 180 Lohms max. - Débit d'urgence (E à S) : 180 Lohms max. - Débit nominal maximal : 6,0 GPM - Pression de navette : 15 psid (min.) 40 psid (max.) - Fuite maximale : (N à E ou E à N à 4000 psid) : 5 gouttes / heure après 2 minutes d'attente - Taille des trous de l'écran : 0,008 pouces nominal - Pression nominale du système : jusqu'à 4000 psi - Poids nominal : 5,0 grammes - Fluide de test : MIL-PRF-83282 à 85°F Matériaux - Corps – Arrière : 304L CRES (AMS 5647) - Corps – Avant : 15-5PH CRES (AMS 5659) - Goupille : 303 CRES (QQ-S-763C) - Ressort : 17-7PH CRES (AMS 5678) - Clapet : 440C CRES (AMS 5630) - Joint de nez : 6061-T6 Al (AMS 4117) - Écran de barillet : 15-5PH CRES (AMS 5659) - Écrans : 304L CRES (QQ-S-766) - Rondelles de base : 304L CRES (QQ-S-766) - Brasage : (AMS 4774) Finition : Toutes les pièces CRES sont passivées. Les goupilles sont pré-cirées. Ne pas dégraisser. Ne pas lubrifier. Pièces de rechange et accessoires - CUTA2810137C : Ensemble d'outils d'installation / extraction - PRFA2810003A : Goupille de rechange - SVBA2810009B : Joint de nez de rechange Faits clés sur le produit - Type : À ressort - Diamètre : 0,281 pouces - Taux de Lohm : 180 Lohms max. - Pression de travail maximale : Jusqu'à 4000 psi Vue en coupe, vue dimensionnelle, détails du trou d'installation : Voir les images dans la galerie pour référence. Toutes les dimensions sont en pouces. Procédure d'installation : PS J2374 Rev A : Installation d'inserts à 3 ports Outils d'installation et de fabrication : CUTA2810137C : Dessin de l'ensemble d'outils d'installation et d'extraction Enveloppe CAO : Modèle de vanne navette à ressort 281 avec écran (téléchargeable depuis le site) Référence du manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page G10-G11 Spécifications techniques : - Débit normal (N à S ou S à N) : 180 Lohms max. - Débit d'urgence (E à S) : 180 Lohms max. - Débit nominal maximal : 6,0 GPM - Pression de navette : 15 psid (min.) 40 psid (max.) - Fuite maximale : (N à E ou E à N à 4000 psid) : 5 gouttes / heure après 2 minutes d'attente - Taille des trous de l'écran : 0,008 pouces nominal - Pression nominale du système : jusqu'à 4000 psi - Poids nominal : 5,0 grammes - Fluide de test : MIL-PRF-83282 à 85°F
