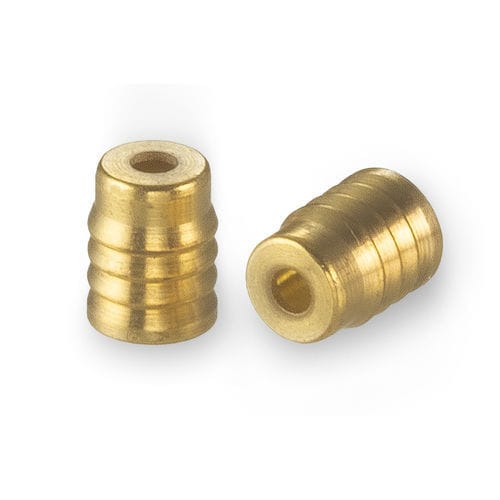

Restricteur d'écoulement à orifice RPGF2554005S

Ce limiteur de débit non fileté, fiable et très précis est spécialement conçu pour être installé dans des boîtiers et des raccords en plastique. Sa conception unique à enfoncer permet une installation facile qui assure la rétention et empêche toute fuite de dérivation. L'orifice est en laiton, ce qui le rend compatible avec une large gamme de gaz. Il est testé sur l'azote avec une tolérance nominale de ± 5 %. Des tolérances plus étroites sont disponibles dans le cadre de configurations personnalisées. Pour plus de précision, les orifices sont testés dans le sens d'utilisation.Configuration de montage : Presser - dans le plastiqueDiamètre : 2,54 mmGamme de débit mesuré : 500 - 45 000 LohmsFluide de test : Azote propre et secPression maximale de fonctionnement : Dépend du matériau du boîtierPerformances généralesCaractéristiquesSpécificationTolérance de débit ohmique± 5%Fluide d'essai : azote propre et secPression maximale de serviceDépend du matériau du boîtier, de la configuration et des conditions de fonctionnementConçu pour être installé dans des matières plastiques, Tels que le polypropylène, le nylon, l'acétal, le polyéthylène et le PEEKMatériauxMatériau du composantCorpsLaiton C36000Numéros de pièces et spécificationsNuméro de pièceSens d'écoulementDébitLohmPoids approximatif (g)Numéro de dessin du trou d'installationRPGF2554005SFen avant500 Lohms0.081INST005724SRPGF2554006SForward600 Lohms0.081INST005724SRPGF2554008SForward800 Lohms0.081INST005724SRPGF2554010SForward1000 Lohms0.081INST005724SRPGF2554012SForward1200 Lohms0.081INST005724SRPGF2554015SForward1500 Lohms0.081INST005724SRPGF2554020SForward2000 Lohms0.081INST005724SRPGF2554025SForward2500 Lohms0.081INST005724SRPGF2554030SForward3000 Lohms0.081INST005724SRPGF2554040SForward4000 Lohms0.081INST005724SRPGF2554050SForward5000 Lohms0.081INST005724SRPGF2554060SForward6000 Lohms0.081INST005724SRPGF2554080SForward8000 Lohms0.081INST005724SRPGF2554100SForward10,000 Lohms0.081INST005724SRPGF2554120SForward12,000 Lohms0.081INST005724SRPGF2554150SForward15,000 Lohms0.081INST005724SRPGF2554200SForward20,000 Lohms0.081INST005724SRPGF2554250SForward25,000 Lohms0.081INST005724SRPGF2554300SForward30,000 Lohms0.081INST005724SRPGF2554400SForward40,000 Lohms0.081INST005724SRPGF2554450SForward45,000 Lohms0.081INST005724SRPGR2554005SReverse500 Lohms0.081INST005724SRPGR2554006SReverse600 Lohms0.081INST005724SRPGR2554008SReverse800 Lohms0.081INST005724SRPGR2554010SReverse1000 Lohms0.081INST005724SRPGR2554012SReverse1200 Lohms0.081INST005724SRPGR2554015SReverse1500 Lohms0.081INST005724SRPGR2554020SReverse2000 Lohms0.081INST005724SRPGR2554025SReverse2500 Lohms0.081INST005724SRPGR2554030SReverse3000 Lohms0.081INST005724SRPGR2554040SReverse4000 Lohms0.081INST005724SRPGR2554050SReverse5000 Lohms0.081INST005724SRPGR2554060SReverse6000 Lohms0.081INST005724SRPGR2554080SReverse8000 Lohms0.081INST005724SRPGR2554100SReverse10,000 Lohms0.081INST005724SRPGR2554120SReverse12,000 Lohms0.081INST005724SRPGR2554150SReverse15,000 Lohms0.081INST005724SRPGR2554200SReverse20,000 Lohms0.081INST005724SRPGR2554250SReverse25,000 Lohms0.081INST005724SRPGR2554300SReverse30,000 Lohms0.081INST005724SRPGR2554400SReverse40,000 Lohms0.081INST005724SRPGR2554450SReverse45,000 Lohms0.081INST005724SInstallation Procedure: 2.procédure d'installation de l'orifice pressé de 5 mm (voir la page produit pour plus de détails)Outil d'installation Numéro de dessin : CCRT0029354Enveloppes SCAD : Enveloppes CAO : avant et arrière, étrangleur à orifice unique de 2,5 mm en acier inoxydable 316 à enfoncer pour les gaz Modèle (voir la page du produit pour plus de détails)Pour plus d'informations.. : Industrial MicroHydraulics Handbook of Automotive and Industrial Solutions Page B19-B20, B25Produit complémentaire : Pour un filtre à tamis de sécurité de 2,5 mm, cliquez ici.Caractéristiques principales du produitConfiguration de montage : Presser - dans le plastiqueDiamètre : 2,54 mmGamme de débit mesuré : 500 - 45 000 LohmsFluide de test : Azote propre et secPression de service maximale : Dépend du matériau du boîtierSpécifications / Caractéristiques techniquesMatériau du corps : Laiton C36000Tolérance du taux de Lohms : ± 5%Conçu pour être installé dans : Plastiques (polypropylène, nylon, acétal, polyéthylène, PEEK)Poids approximatif : 0,08 gNuméro de dessin du trou d'installation : 1INST005724S
