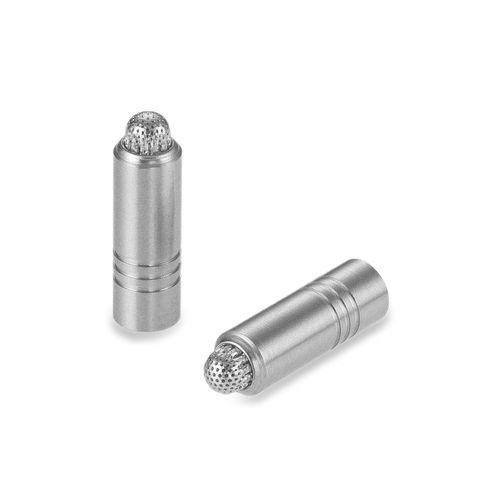

Régulateur de débit volumétrique FCFA series

hydraulique

Ce régulateur de débit miniature a un diamètre de 0,187 pouce et une longueur de 0,71 pouce. Combinant un restricteur et un clapet anti-retour en parallèle dans un seul boîtier, cette vanne fournit un débit mesuré dans un sens et un débit libre dans l'autre sens. Les restrictions sont disponibles de 1000 à 20 000 Lohms.Type : Contrôle de débitDiamètre : 0.187 poucesGamme de débit mesuré : 1000 - 20 000 LohmsPression maximale de service : 3000 psiPerformances généralesCaractéristiquesTolérance du débit Lohm mesuré±5% ou ±10%Pression nominale du systèmejusqu'à 3000 psiPression de rupture2 - 8 psidDébit Lohm en écoulement libre à 25 psid et plus470 Lohms max.Poids nominal1,3 grammesMatériauxPARTMATERIALSPECIFICATIONCorps303 CRESQQ-S-763CPin303 CRESQQ-S-763CSiège de ressort303 CRESQQ-S-763COplaquerifice303 CRESQQ-S-763CShuttle Plate303 CRESQQ-S-763CSpring302 CRESAMS 5688Écran304L CRESASTM A 666Braze---AMS 4774Finition : Toutes les pièces CRES sont passivées et les goupilles sont pré-cirées. Ne pas dégraisser. Ne pas lubrifier.Pièces de rechange et accessoiresNOM DE PIÈCE DESCRIPTIFCUTA1870104CI Jeu d'outils d'installation/extractionJETA1870003ARGoupille de remplacementFaits marquants du produitType : Contrôle de débitDiamètre : 0.187 poucesGamme de débit mesuré : 1000 - 20 000 LohmsPression de service maximale : 3000 psiNuméros de pièces et spécificationsNuméro de pièceLEEERTATIONDirection du débit libreTaux de perte de charge mesuréTaux de perte de charge du débit libre (max.)TAILLE NOMINALE DU TROUS DE CRISTAL (po)FCFA1875100D±5% AVANT10004700.008FCFA1875150D±5% AVANT15004700.008FCFA1875200D±5%FORWARD20004700.008FCFA1875250D±5%FORWARD25004700.008FCFA1875300D±5%FORWARD30004700.008FCFA1875400D±5%FORWARD40004700.008FCFA1875500D±5%FORWARD50004700.006FCFA1875600D±5%FORWARD60004700.006FCFA1875800D±5%FORWARD80004700.004FCFA1875100H±5%FORWARD100004700.004FCFA1875120H±5%FORWARD120004700.004FCFA1875150H±5%FORWARD150004700.004FCFA1875200H±5%FORWARD200004700.004FCRA1875100D±5%REVERSE10004700.008FCRA1875150D±5%REVERSE15004700.008FCRA1875200D±5%REVERSE20004700.008FCRA1875250D±5%REVERSE25004700.008FCRA1875300D±5%REVERSE30004700.008FCRA1875400D±5%REVERSE40004700.008FCRA1875500D±5%REVERSE50004700.006FCRA1875600D±5%REVERSE60004700.006FCRA1875800D±5%REVERSE80004700.004FCRA1875100H±5%REVERSE100004700.004Technical SpecificationsDiameter: 0.187 inchesLength: 0.71 inchesMetered Flow Range: 1000 - 20,000 LohmsPression maximale de travail : 3000 psiTolérance du débit Lohm mesuré : ±5% ou ±10%Pression de fissuration : 2 - 8 psidDébit Lohm à écoulement libre à 25 psid et plus : 470 Lohms max.Poids nominal : 1.3 grammesMatériau du corps : 303 CRES (QQ-S-763C)Matériau de la broche : 303 CRES (QQ-S-763C)Matériau du siège du ressort : 303 CRES (QQ-S-763C)Matériau de la plaque d'orifice : 303 CRES (QQ-S-763C)Matériau de la plaque d'obturation : 303 CRES (QQ-S-763C)Matériau du ressort : 302 CRES (AMS 5688)Matériau du tamis : 304L CRES (ASTM A 666)Brasure : AMS 4774Finition : Toutes les pièces en CRES sont passivées. Les goupilles sont pré-cirées. Ne pas dégraisser. Ne pas lubrifier.
