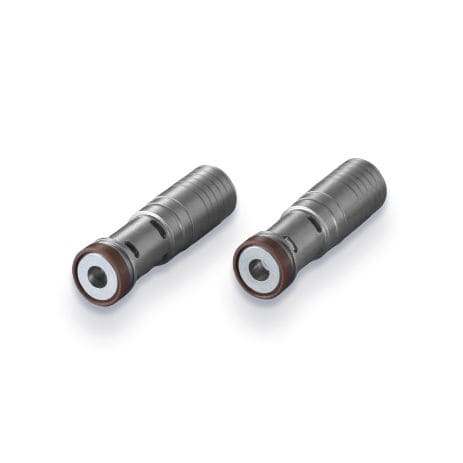

Clapet anti-retour à soupape S series
à navetteminiaturehaute pression

clapet anti-retour à soupape
clapet anti-retour à soupape
clapet anti-retour à soupape
clapet anti-retour à soupape
clapet anti-retour à soupape
clapet anti-retour à soupape
clapet anti-retour à soupape
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à soupape, à navette
Corps
miniature
Applications
haute pression, hydraulique, de protection
Matière
en acier inoxydable
Autres caractéristiques
à ressort
DN

Min: 0,187 in

Max: 0,5 in

Pression

Min: 0 psi

Max: 5 000 psi

Température

85 °F
(29 °C)

Débit

0,22 us gal/min, 0,85 us gal/min, 1,2 us gal/min, 2 us gal/min, 4,4 us gal/min
(0,83 l/min, 3,22 l/min, 4,54 l/min, 7,57 l/min, 16,66 l/min)

Description

Cette configuration de valve est généralement utilisée pour sélectionner entre le système hydraulique principal et le système de secours d'urgence qui est polarisé dans l'orifice normalement fermé. Sa conception sans débit intermédiaire signifie que ses trois orifices ne sont jamais ouverts simultanément. Ces vannes peuvent également être utilisées pour étendre un grand actionneur à surface inégale, lorsqu'une force d'actionnement réduite peut être autorisée dans une direction. Cette vanne-navette miniature ne mesure que 0,187" de diamètre et 0,93" de longueur. Le clapet de cette vanne-navette est orienté de manière à ce que l'orifice d'urgence (E) soit normalement fermé et que les orifices normaux (N) et de service (S) soient connectés. Elle est idéale pour les applications avec des débits allant jusqu'à 1,3 gpm. La vanne est équipée de grilles de sécurité intégrées pour une protection accrue contre les contaminations et les débris.

---
