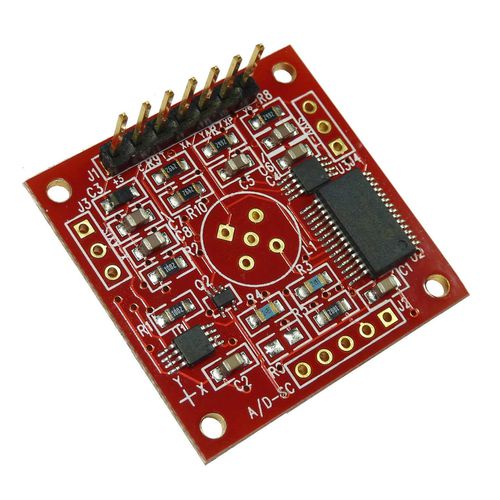

Conditionneur de signal analogique 1-6200-007

pour capteur d'inclinaison

Tous les capteurs d'inclinaison électrolytiques de Fredericks nécessitent un circuit de capteur d'inclinaison électrolytique de base pour générer une sortie d'angle d'inclinaison. Ces circuits sont souvent appelés conditionneurs de signaux, cartes de conditionnement de signaux ou capteurs d'inclinaison électroniques. Les capteurs d'inclinaison à deux ou trois axes de la série 0717 peuvent être montés directement sur ces cartes pour constituer une solution complète d'inclinomètre. Les autres capteurs d'inclinaison à un ou deux axes de la série 0703 et les capteurs en verre doivent être montés à l'extérieur et connectés par des fils. Ce circuit de capteur d'inclinaison électrolytique dispose de sorties analogiques de 0 à 5 V CC et PWM et de trous de montage, ce qui le rend facile à intégrer dans votre propre conception. Si vous souhaitez intégrer le circuit imprimé du capteur d'inclinaison électrolytique dans votre propre conception de circuit, The Fredericks Company peut vous proposer des nomenclatures, des fichiers Gerber et des fichiers sources de micrologiciels, ainsi qu'une assistance technique pour l'intégration. Nous disposons d'ingénieurs en conception électrique/matériel, micrologiciel et mécanique pour vous aider dans ce processus. Caractéristiques et avantages : Capteur d'inclinaison électronique de petite taille Sorties analogiques de 0 à 5 V CC et PWM pour une intégration simple Trous de montage et connecteurs pour une intégration simple les capteurs de la série 0717 peuvent être montés directement sur la carte les capteurs de la série 0703 peuvent être montés à l'extérieur et connectés avec des fils
