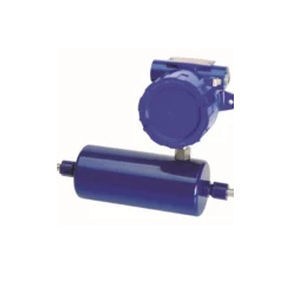

Contrôleur de débit à dispersion thermique

thermiquepour biogazpour liquides

Aperçu
Les interrupteurs de débit à masse thermique Rheotherm assurent une surveillance et une protection du débit nécessitant peu d'entretien pour une large gamme de services liquides et gazeux. En utilisant une mesure par masse thermique avec des capteurs en ligne (RTD chauffé/non chauffé montés sur un tube droit) ou des sondes d'insertion (pointe RTD chauffée/non chauffée), ces interrupteurs génèrent un signal différentiel de température proportionnel au débit. Aucun élément mécanique en contact avec le fluide, ce qui limite l'usure et les dommages en cas de conditions transitoires ou de lignes vides.

Fonction
Les interrupteurs de débit détectent quand le débit franchit un point de consigne réglable (minimum ou maximum) et envoient un signal de déclenchement (généralement vers pompes, vannes ou alarmes). Les appareils peuvent être configurés pour déclencher lors de transitions bas→haut ou haut→bas. Les temps de réponse typiques varient d'environ 1 à 25 secondes selon le type de capteur et la configuration ; des options de temporisation sont disponibles pour ajuster la réponse.

Applications

• Gaz industriels : Argon, Hélium, Oxygène, Dioxyde de Carbone, Méthane, Gaz naturel, Propane, Éthylène
• Courants de procédé chimiques : Ammoniac, Chlorure ferrique, Acide hydrofluorosilicique, Chlore liquide, Dioxyde de soufre
• Services carburant et hydrocarbures : Gaz de torchère, Gaz carburant, Gaz de houille, Gaz de coke, Vapeurs d'hydrocarbures
• Services spécialisés : Gaz de digesteur, Gaz de combustion, Échappement diesel, Hexafluorure de tungstène, Systèmes anti-mousse
• Industries : Aéronautique, Chimie & Pétrochimie, Gaz Naturel, Production pétrole & gaz, Traitement des eaux, Pâte & papier

Installation
Les interrupteurs en ligne pour petites canalisations s'installent généralement avec des raccords tubulaires à compression standard. Options : brides, NPT et raccords sanitaires. Les sondes d'insertion pour canalisations plus grandes (≥1") se montent avec filetage 1" NPT ou brides et peuvent être utilisées en position verticale ou horizontale. Le capteur et l'électronique sont souvent intégrés ; des options d'électronique distante sont disponibles selon les besoins du site.

Caractéristiques clés

• Pas de pièces mobiles en contact avec le fluide
• Option de capteur inline TU
• Électronique de traitement du signal avancée
• Point de commutation réglable sur site
• Fonctionnement nécessitant peu d'entretien
• Installation simple
• Choix de matériaux mouillés
• Fiabilité sur le long terme

Modèles disponibles

• Modèle 100CS – Option industrielle économique avec capteur et électronique intégrés ; un relais SPDT (10 A @ 120 VAC ou 5 A @ 24 Vdc). Marquage CE disponible. Options capteur inline ou sonde d'insertion.
• Modèle 100FS – Capteur et électronique séparés ; un relais SPDT standard avec relais secondaire en option pour points haut/bas. Disponible avec capteur intrinsèquement isolé pour zones dangereuses et options d'électronique distante.
• Modèle 400 – Capteur d'insertion et électronique intégrés ; configurable avec deux relais SPDT ou relais simple plus sortie analogique non linéaire. Option de signal calibré disponible.

Principe de fonctionnement
Les capteurs inline utilisent une RTD chauffée et une RTD non chauffée montées à l'extérieur du tube ; les sondes d'insertion utilisent une pointe RTD chauffée et une pointe non chauffée. Le flux enlève de la chaleur à l'élément chauffé, modifiant le différentiel de température entre les RTD ; ce différentiel constitue le signal principal de débit (débit plus élevé → différentiel plus faible). Les points de déclenchement sont réglables sur site.

Documentation (sélection)
La brochure produit et les PDF techniques sont disponibles avec dimensions des capteurs, mode de fonctionnement, guides de sélection et instructions d'installation.

Caractéristiques / spécifications techniques

• Température du procédé (standard) : 0–140 °F (-18–60 °C) ; Environnement : 0–120 °F (-18–50 °C)
• Options de température : Inline : -20–350 °F (-30–175 °C) ; Sonde : -20–400 °F (-30–200 °C)
• Pression (standard) : 0–1 000 PSI ; Options jusqu'à 30 000 PSI
• Précision d'étalonnage : typ. ±1 % de la mesure
• Temps de réponse : nominal 1 s ; typ. 3–5 s (63 % de la gamme) ; options de constante de temps/délai disponibles
• Répétabilité : ±0,5 % de la lecture
• Tailles de ligne (standard) : Capteur inline — capillaire jusqu'à tube 1" selon la plage ; Sonde — tuyaux/conduits de 1,5" à 72" (ronds, carrés, rectangulaires)
• Raccords de procédé : Inline — bouts de tube pour raccords à compression ; Sonde — 1" MNPT (options : MNPT, Tri‑Clover, bride inox, autres raccords)
• Matériaux mouillés (standard) : acier inoxydable 316 ; options : Hastelloy C-276®, Monel®, Alloy 20, Titane, Tantale, Inconel
• Encloûtage : Capteur — Inline (PVC) ou Sonde (boîtier NEMA 4X) ; Électronique — Intégrée NEMA 4X fonte d'aluminium ou Distante NEMA 4
• Options pour emplacements dangereux : Électronique distante uniquement avec 100FS ; homologations FM disponibles pour Class I, Div. 1 Groupes A,B,C,D ; Class I, Zone 1 IIB+H2 ; Class II, Div. 1 Groupes E,F,G ; Class III, Div. 1
• Sorties (standard) : Relais SPDT Form C unique (10 A, 125 VAC)
• Options de sorties : second relais SPDT indépendant, relais DPDT, temporisation sur l'interrupteur (électronique distante avec 100FS)
• Alimentation (standard) : 110/230 VAC ±10 V ; Option : 24 VDC ±4 V (200 mA)
• Données de capacité de débit : Tableaux de capacité pour capteur inline et limites de vitesse pour sonde couvrent les débits min/max typiques pour liquides (GPM, cc/min) et gaz (SCFM), ainsi que les limites de vitesse pour sondes (ft/min).
