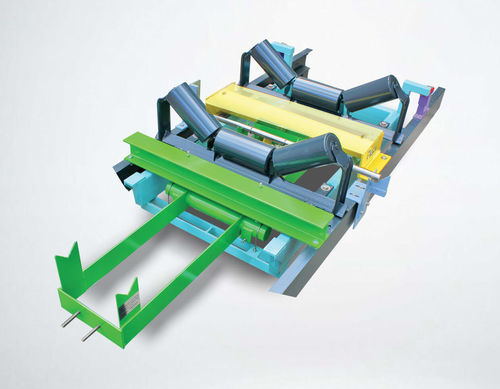

Bascule intégratrice 2RF-6ALA

Présentation du produit
Le Thayer Scale 2RF-6ALA est une balance peseuse à bande à 2 galets conçue pour les applications de faible charge et de faible densité en vrac sec (≤ 10 lb/ft) où la répétabilité est essentielle (typique 0,25 %). La conception associe un pont de pesée contrebalancé par masse à la technologie FMSS™ de Thayer Scale et à un système de levier secondaire pour réduire l'influence des forces parasites, des chocs et des charges latérales tout en garantissant la mesure nette et une totalisation précise.

Tableau technique

• Modèle : Thayer Scale 2RF-6ALA
• Nombre de galets peseurs : 2
• Largeur de bande (W) : 24–72 in
• Entraxe des galets (S) : 42–60 in
• Charge minimale : 4,2 lbs/ft
• Charge maximale : 800 lbs par galet
• Pont de pesée contrebalancé par masse : OUI
• Vitesse de bande : 10–1000 ft/min
• Précision (débit nominal) : 0,25 %
• Précision (plage 3:1) : 0,50 %
• Support de cellule de charge : LVDT (LC-137) ou LC-174 jauge de contrainte en option

Applications industrielles

• Produits forestiers : copeaux de bois, sciure
• Tabac : flocons, feuilles hachées
• Agroalimentaire : céréales, flocons de riz, grains
• Produits chimiques : poudres industrielles légères et produits chimiques spécialisés

Avantages clés

• Mesure précise en faible charge : pesée fiable des flux peu denses (sous 10 lb/ft) avec une précision typique de 0,25 %.
• Discrimination de la charge nette : la conception FMSS™ réduit l'effet des forces externes pour une mesure nette plus fidèle.
• Résistance aux chocs et aux forces latérales : levier secondaire et conception RF flexure garantissent la stabilité en présence de chocs et de charges latérales ; tolère des surcharges >1 000 lbs sans perte de précision.
• Totalisation fiable : capteur de vitesse de bande de précision avec roue résistante à l'encrassement fournissant des signaux de vitesse stables pour une totalisation précise.
• Maintenance simplifiée : tare réglable sur site, accès facilité à la cellule de charge et système de poids d'essai mécanique pour faciliter la calibration et la vérification.
• Haute utilisation de la cellule de charge : la technologie FMSS permet une utilisation >80 % de la cellule pour une meilleure qualité de signal.

Technologies clés

• Force Measurement Suspension System (FMSS™) : isole la charge nette des forces parasites et réduit l'effet des vibrations sur les cellules de charge.
• Pont de pesée à suspension par flexure oscillante : minimise les erreurs dues aux forces latérales et à l'hystérésis pour des mesures cohérentes en configurations d'approche ou d'approche/recul.
• Système de levier secondaire : contrebalance mécaniquement les charges tare (jusqu'à 200× la charge nette), réduit la déformation des galets et s'auto-aligne en cas de déformations structurelles.
• Éléments flexuraux du pont : câbles d'acier inoxydable de type aéronautique transmettent des forces de tension pures tout en autorisant un mouvement latéral pour compenser la torsion du convoyeur.
• Options de cellule de charge : LC-137 (LVDT) ou LC-174 (jauge de contrainte) selon les performances et certifications requises.

Caractéristiques / spécifications techniques

• Modèle : 2RF-6ALA
• Galets peseurs : 2
• Largeur de bande (W) : 24–72 in
• Entraxe (S) : 42–60 in
• Charge minimale : 4,2 lbs/ft
• Charge maximale : 800 lbs par galet
• Pont de pesée contrebalancé : oui
• Vitesse de bande : 10–1000 ft/min
• Précision (débit nominal) : 0,25 %
• Précision (plage 3:1) : 0,50 %
• Support cellule : LVDT (LC-137) ou LC-174 jauge de contrainte en option
• Conçu pour solides en vrac secs à faible densité (≤ 10 lb/ft)
