Portique coulissant Ulmapark series

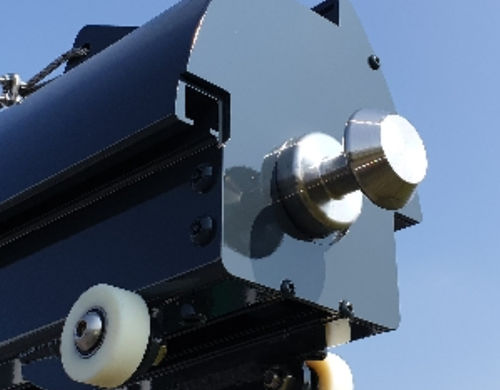

Ils peuvent aussi être utilisés à 830 mm de hauteur comme poutre de barrage. La poutre coulissante des portiques Ulmapark est réalisée à partir du profilé breveté type Ulmalu® 800 de hauteur 230 mm de 3300 à 10800 mm de passage utile entre poteaux. Les platines support sont en acier d’épaisseur 10 mm. Le guidage vertical du portique est assuré par un roller monobloc (breveté) sur lequel sont disposées des roulettes en polyamyde montées sur roulements à billes type 2RS étanches à la poussière et graissés à vie. Les roulettes de guidage latéral du même type sont réglables et disposées à l’abri des intempéries dans le profilé. L’ensemble support est composé de 2 portiques en tube 100/100 acier reliés en partie haute par une traverse horizontale et soudés sur une platine chevillable en partie basse. Le portique de réception type caisson emprisonnant l’extrémité avant de la poutre est conçu sur platine à cheviller sur le massif béton. Le verrouillage est assuré par une système SOMAR avec cadenas de sécurité protégé des attaques directes par un capotage. La protection anticorrosion des parties en acier est réalisée par métallisation au zinc ou galvanisation à chaud, avec finition par apprêt + peinture polyuréthanne dans une teinte RAL au choix. Utilisation préconisée des poutres manuelles ULMAPARK 800 Municipalités - Stades Parcs d’affaires Supermarchés Parkings
