Insert fileté 251

en acierrondhexagonal

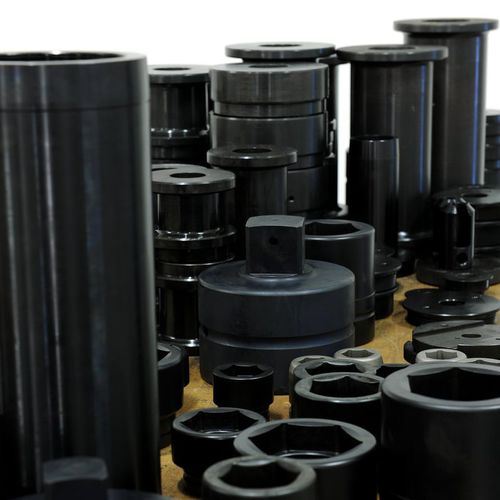

Pour l'inspection des vis et boulons ou écrous, il est nécessaire d'utiliser des inserts qui, d'une part, garantissent une disposition correcte des éprouvettes et, d'autre part, permettent une transmission parfaite des forces dans le capteur multi-composants. Les pièces d'insertion sont disponibles en différents modèles : • Version A : Corps tubulaire avec filetage intérieur et disque de friction comme support de tête • Version B : Corps tubulaire avec douille hexagonale pour écrous hexagonaux et rondelle de friction comme support de tête • Version C : Corps tubulaire avec support carré (réceptacle) pour écrous standard Sur demande, l'appui-tête peut également être façonné avec un support pour une barre d'usure. Les barres d'usure sont utilisées pour avoir une nouvelle surface inutilisée sous la tête dans le matériau d'origine de l'application, disponible pour chaque essai. Toutes les autres pièces sont en acier à outils trempé (HRC 60). Pour différentes tailles de vis, un insert (insert de tête de mesure) est nécessaire.
