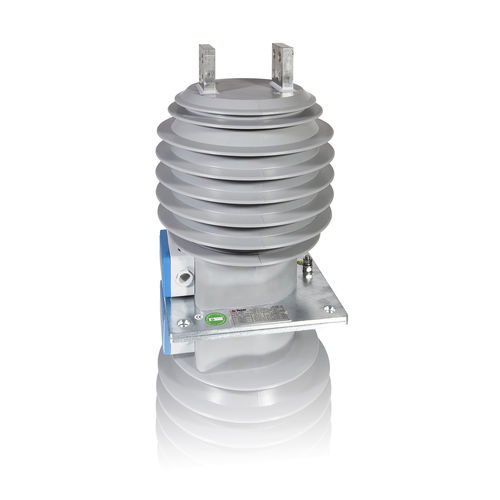

Transformateur de puissance ACEd'isolementde distributiond'alimentation électrique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de puissance, d'isolement, de distribution, d'alimentation électrique
- Construction
- sec
- Applications
- pour l'industrie, pour réseau électrique, pour service intérieur, pour service extérieur, de sous-station, pour applications ferroviaires, pour applications photovoltaïques, à usage industriel
- Spécification électrique
- monophasé, de tension, moyenne tension
- Montage
- au sol, monté sur pylône, embrochable, en ligne, montage mural, en saillie, pour montage sur poteau
- Norme
- IEC
- Autres caractéristiques
- de commande, primaire, de protection, de sécurité, intégré, sec (résine époxy), conteneurisé, de commutation, résistant aux flammes, secondaire, compact, AC, en résine époxy, à imprégnation sous vide, à fréquence, à bobinage en cuivre, hermétiquement fermé, auxiliaire, de test
- Puissance électrique
Max: 400 W
Min: 200 W
- Puissance kVA
Max: 0,4 kVA
(0,5438 hp)Min: 0,2 kVA
(0,2719 hp)- Tension primaire
Max: 24 V
Min: 10 V
- Tension secondaire
100 V
- Fréquence
Max: 60 Hz
Min: 50 Hz
Description
Caractéristiques générales
- Dimensions selon CEI-UNEL 21009 std
- Fabriqué et testé selon IEC 61869-1/2
- Niveau d'isolation nominal jusqu'à 36 kV
- Fréquence 50 ou 60 Hz
- Courant primaire nominal (Ipr)
Courant primaire simple de 5 à 3000 A
Courant primaire double
Jusqu'à 2 x 300 A sur l'enroulement primaire
Jusqu'à 2 x 1500 A de changement sur l'enroulement secondaire
- Courant secondaire nominal (Isr) 5 A
- Courant de courte durée (Ith) jusqu'à 40 kA x 1s
- Courant dynamique nominal (Idyn) 2,5 x Ith
- Nombre de secondaires 1 ou 2
- Facteur de sécurité ≤ 5 ou ≤ 10
- Installation en extérieur
- Classe de précision pour la mesure : 0,5 - 0,5s - 0,2 - 0,2s
- Classe de précision pour la protection : 5P10 - 5P20 - 5P30
- Courant dynamique nominal (Idyn) 2,5 x Ith
- Poids 45-50
Sur demande
- Troisième secondaire
- Courant nominal secondaire 1A - Couvercle de borne scellable
- Prise capacitive
---
