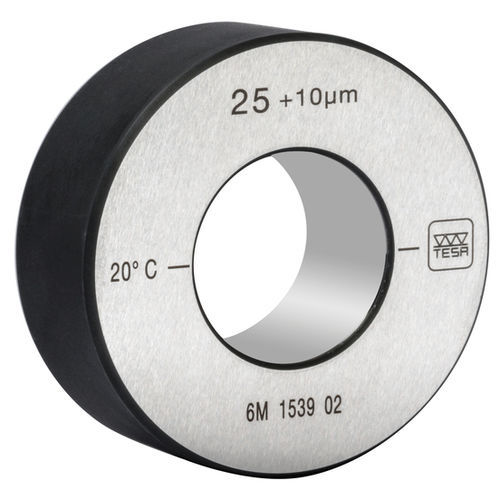

Bague étalon 00850 series

Erreurs max. tolérées - Les écarts de cylindricité ne tiennent pas compte d'une bordure de 1 mm. Caractéristique(s) particulière(s) - La dimension est déterminée par un mesurage en deux points réalisés à mi-hauteur de la bague. Le sens de mesure est indiqué par 2 traits. La valeur gravée sur le cadre correspond à la dimension effective mesurée. 00850100 Ecart de cylindricité max. admissible [µm] - 1,5 - Incertitude de mesure [µm] - 1,5 - Diamètre [in] - .2 - Poids [g] - 42 - Poids [lb(s - 0,0926 00850115 Ecart de cylindricité max. admissible [µm] - 1,5 - Incertitude de mesure [µm] - 1,5 - Diamètre [in] - .3 - Poids [g] - 72 - Poids [lb(s - 0,1587 00850101 Ecart de cylindricité max. admissible [µm] - 1,5 - Incertitude de mesure [µm] - 1,5 - Diamètre [in] - .35 - Poids [g] - 70 - Poids [lb(s - 0,1543
