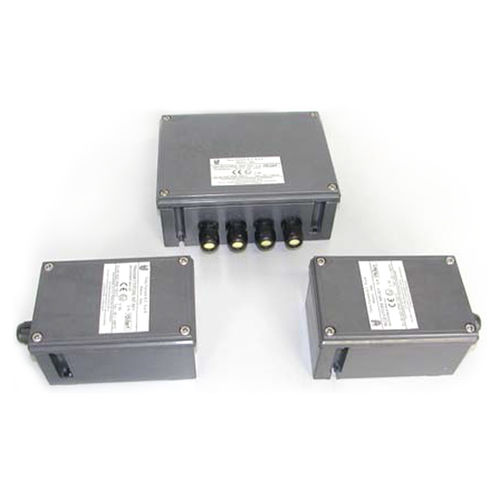

Contrôleur de niveau radar MW-320

avec sortie relaispour cuvepour solides et liquides

Le MW-320 est un contrôleur de niveau ON/OFF à un point. Il peut être utilisé comme contrôle de niveau ou pour la détection d'objets. L'équipement "voit" à travers une fenêtre transparente aux micro-ondes. Ceci est très utile dans les applications avec des matériaux agressifs ou des produits à haute température, car les capteurs ne sont pas en contact direct avec le matériau à contrôler. Fonctionnement Le contrôle de niveau MW-320 est un système à micro-ondes sans contact. L'émetteur se compose d'une alimentation, d'un modulateur d'impulsions, d'un oscillateur Gunn et d'une antenne directionnelle. Le récepteur se compose d'une antenne directionnelle, d'une cavité micro-ondes avec un détecteur à diode Schottky, d'un amplificateur à gain élevé et à faible bruit et d'un circuit de commande de relais final. Applications typiques Le contrôle de liquides ou de solides sur des réservoirs, des trémies ou des palans sont des applications typiques. Sur les réservoirs en fibre de verre, les fuites de micro-ondes sont minimes. Les capteurs de micro-ondes sont montés diamétralement opposés l'un à l'autre à l'extérieur de la cuve. Les fuites de micro-ondes à travers les parois de la cuve et les vapeurs du produit sont minimes. Lorsque le produit atteint le point de contrôle, le signal est considérablement atténué, ce qui entraîne la commutation du relais de sortie. Les réservoirs ou les trémies métalliques doivent avoir une "fenêtre" transparente pour le signal micro-ondes. Un hublot de 75÷100 mm peut être utilisé sur les réservoirs de stockage de liquides. Le matériau du hublot doit être compatible avec la pression à l'intérieur du réservoir, la température du produit et les propriétés chimiques du produit. Pour les réservoirs de stockage de produits solides, la "fenêtre" doit être fabriquée dans un matériau compatible avec le produit contenu dans le réservoir.
