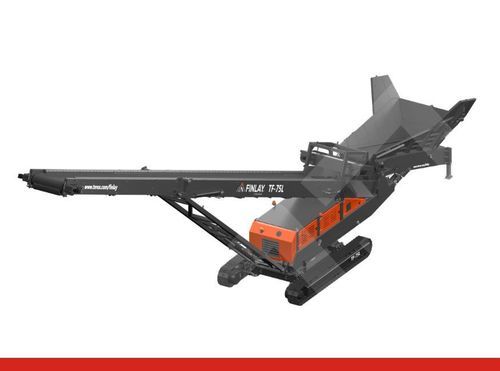

Alimentateur à bande TF-75L Orbital

tournantpour trémiepour vrac

Présentation du produit
Le TF-75L est un alimenteur orbital basse hauteur conçu pour l'alimentation efficace de matériaux en vrac sur des sites de concassage, de criblage et de manutention. Sa trémie de 7 m3 (9,2 yds3) avec une hauteur d'entrée de 1 900 mm (6 ft 3 in) et une largeur d'alimentation de 3 500 mm (11 ft 5 in) permet le chargement direct depuis pelles, grappins et chargeuses. Les ridelles de trémie à rabattement hydraulique et la mobilité sur chenilles assurent une mise en service rapide et sécurisée. L'option palier tournant central orbital offre une rotation à 360° pour un positionnement flexible dans des installations mobiles ou fixes en circuit ouvert ou fermé.

Principales caractéristiques

• Conception basse hauteur permettant le chargement direct sans accès élevé à l'installation.
• Réglage hydraulique de la hauteur d'alimentation et déploiement sans goupille du convoyeur principal pour améliorer la sécurité sur site.
• Commande hydraulique de la vitesse du tapis pour un apport mesuré et contrôlé vers concasseurs et cribles.
• Option hybride avec moteurs électriques embarqués pour fonctionnement depuis une alimentation extérieure ou moteur diesel embarqué standard.
• Long convoyeur de décharge (22,5 m / 73 ft 10 in) capable de transférer jusqu'à 600 tph (661 US tph) et d'une capacité de stockage maximale de 2 776 tonnes (angle de repos 37°).

Spécifications
Longueur du convoyeur : 22,5 m (73 ft 10 in)
Largeur de bande : 1,2 m (48 in)
Hauteur de décharge max : 10,7 m (34 ft 6 in)
Dimensions transport (L×l×H) : 19,5 m × 3,2 m × 3,63 m (63 ft × 10 ft 6 in × 11 ft 11 in)
Capacité nominale : 600 tph (661 US tph)

Caractéristiques techniques

• Capacité de la trémie : 7 m3 (9,2 yds3)
• Hauteur d'entrée : 1 900 mm (6 ft 3 in)
• Largeur d'alimentation de la trémie : 3 500 mm (11 ft 5 in)
• Palier tournant central orbital permettant une rotation à 360°
• Ridelles de trémie hydrauliques (standard)
• Commande hydraulique de la vitesse de l'alimenteur
• Option technologie hybride : moteurs électriques embarqués ou moteur embarqué standard
• Longueur du convoyeur de décharge : 22,5 m (73 ft 10 in)
• Capacité du convoyeur de décharge : jusqu'à 600 tph (661 US tph)
• Capacité maximale de stockage (angle de repos 37°) : 2 776 tonnes (3 060 US ton)
• Largeur de bande : 1,2 m (48 in)
• Hauteur de décharge max : 10,7 m (34 ft 6 in)
• Dimensions de transport : Largeur 3,2 m, Longueur 19,5 m, Hauteur 3,63 m
