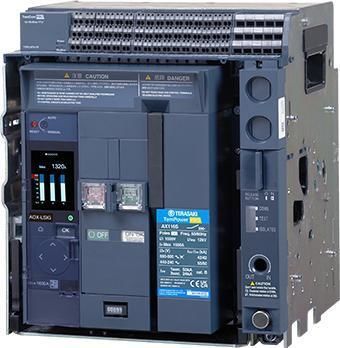

Disjoncteur à air TemPower PRO

triphasébasse tensiontélécommandé

Vue d'ensemble
Les disjoncteurs à air TemPower PRO offrent une solution de protection compacte et adaptée aux besoins des installations de distribution basse tension. La série AX est proposée en versions fixe et extractible et en variantes Standard, Smart et High‑fault. Les modèles Smart intègrent des fonctions de mesure et peuvent être surveillés à distance via un module de communication en option. La précision de mesure est conforme à IEC61557-12 : ±0,5 % (courant/tension) et ±1 % (puissance active). La direction des bornes arrière est modifiable et des bornes à connexion rapide accélèrent le câblage des circuits de commande.

Principales caractéristiques

• Dimensions extérieures communes pour les cadres 630AF–1600AF en version extractible, facilitant l’intégration dans les tableaux et réduisant poids et volume par rapport aux générations précédentes.
• Possibilité de modifier la direction des connexions arrière (horizontale/verticale) selon l’installation.
• Borniers à connexion rapide pour les circuits de commande afin de réduire le temps d’installation.
• Options d’appareil de déclenchement surintensité : type Standard et type Smart (le Smart intègre fonctions de mesure).
• Fonctions de mesure intégrées pour les informations de circuit ; avec le module de communication en option, la surveillance et la gestion à distance sont possibles.
• Précision de mesure améliorée : conforme IEC61557-12 (±0,5 % courant/tension ; ±1 % puissance active).
• Compatibilité avec l’afficheur distant TemView PRO via câble dédié pour affichage des valeurs du Smart OCR en façade de tableau.
• Version fixe disponible jusqu’à 2000 A de courant nominal.

Tailles et spécifications principales

• Nom de la série : TemPower PRO (série AX). Exemples de références : AX106S/AX108S/AX110S/AX112S/AX116S/AX120S (Standard) ; AX106H/AX108H/AX110H/AX112H/AX116H/AX120H (High‑fault) ; AX106D/AX108D/AX110D/AX112D/AX116D (switch disconnectors).
• Courants assignés : 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A (2000 A disponible pour la version fixe).
• Courant primaire de déclenchement OCR selon cadre (ex. : 400, 630, 800, 1000, 1250, 1600, 2000 A).
• Capacités de coupure Icu (ex. AC440V) : types Standard 50/105 kA ; types High‑fault 66/145,2 kA. Valeurs ICS et ICW indiquées par modèle.
• Dimensions extérieures (exemples) : fixe 276 x 312,5 x 240 mm ; extractible 288 x 322 x 340 mm ; alternatives : 346 x 312,5 x 240 mm / 358 x 322 x 340 mm ; certains 2000 A fixe : 276 x 312,5 x 279 mm.
• Masse (exemples) : fixe 37 kg ou 45 kg selon le cadre ; extractible : typiquement 24 kg, 30 kg, 42 kg ou 55 kg selon modèle.

Switch disconnectors — points clés

• Références : AX106D, AX108D, AX110D, AX112D, AX116D pour cadres 630–1600 AF ; disponibles en 3 ou 4 pôles.
• Type d’utilisation : AC‑23 (JIS C 8201‑3 / IEC60947‑3).
• Capacité d’échauffement d’emploi Icm : 121 kA peak (AC440V).
• Courant supportable en court‑circuit Icw et durées : ex. AC690V 1s : 55 kA (AC440V 1s : 42 kA) ; plusieurs configurations d’encombrement selon le cadre.

Options et connectivité

• Module de communication en option pour la surveillance à distance des données de mesure et des informations de circuit.
• Compatibilité avec l’afficheur distant TemView PRO via câble spécial pour affichage en façade des valeurs du Smart OCR.
• Certaines unités incluent des logiciels open source ; la documentation sur les droits d’auteur et licences est fournie le cas échéant.

Applications et installation

• Conçu pour les tableaux de distribution basse tension en environnements industriels et tertiaires nécessitant un encombrement réduit (adapté à un compartiment de 400 mm).
• La configurabilité des bornes arrière et les borniers à connexion rapide facilitent le câblage et la maintenance sur site.
• Les variantes disponibles couvrent la protection standard, la tenue de coupure élevée pour applications fortes contraintes et les fonctions de mesure/communication pour supervision distante.
