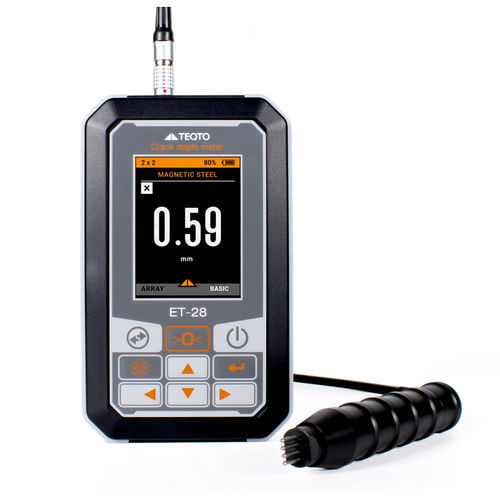

Fissuromètre électronique ET-28

Un instrument portatif de haute précision conçu spécifiquement pour mesurer la profondeur des fissures sur divers métaux et alliages, y compris l'acier inoxydable et le duralumin, qui ont été préalablement détectés par d'autres méthodes. Le mesureur de profondeur de fissure fonctionne sur le principe de la mesure électro-potentielle AC, offrant un test de profondeur rapide et précis par rapport aux méthodes traditionnelles. Il fonctionne le plus efficacement en combinaison avec d'autres méthodes de révélation de fissures, telles que les tests par particules magnétiques, capillaires ou par courants de Foucault. - Convient pour la mesure sur des matériaux ferromagnétiques et non ferromagnétiques (par exemple, acier inoxydable, alliages d'aluminium). - Large plage de mesure de 0,2 à 100,0 mm. - Influence minimale des propriétés électromagnétiques du matériau sur les résultats de mesure. - Équipé de diverses conceptions de sondes pour inspecter des produits de formes irrégulières. - Électrodes de contact mobiles à ressort sur la sonde permettant des mesures sur des surfaces courbes. - Convient pour une utilisation sur le terrain, en atelier et en laboratoire. Application: - Arbres, rouleaux, laminoirs, composants de construction, machines et mécanismes - Tuyaux, tubes, pipelines pétroliers et gaziers - Réservoirs sous pression - Dispositifs de l'industrie énergétique Étapes de mesure de la profondeur des fissures: - Réglage du “0” – mesure sur une zone non endommagée de l'objet. - Mesure de la profondeur de la fissure – positionner les électrodes de contact de chaque côté de la fissure, et la mesure de la profondeur en mm s'affichera à l'écran. Exigences pour les objets de contrôle: - Rugosité de surface de 40 Rz (10 Ra) ou moins. - Contact électrique stable avec les électrodes de la sonde. Spécifications techniques: Caractéristique | Valeurs --- | --- Plage de mesure (profondeur de fissure) | 0,5 – 30 mm Plage d'estimation (profondeur de fissure approximative) | 30 – 100 mm Précision de mesure | ±(0,1h + 0,2 mm), où “h” est la profondeur de la fissure Largeur maximale de fissure (selon la conception de la sonde) | jusqu'à 3,5 mm Longueur minimale de fissure | 5 profondeurs de fissure, pas moins de 3 mm Alimentation | accumulateur Éclairage de l'affichage | oui Arrêt automatique | oui Dimensions de l'unité électronique | 150х80х30 mm Poids | 0,4 kg Plage de température de fonctionnement | +5 … +40 °C Garantie | 1 an Ensemble de livraison: - Unité électronique - Accumulateur - Sonde “1×4” - Bloc de test avec 3 fissures - Chargeur - Étui souple - Brassard pour sécuriser l'appareil - Sac de transport et de stockage Accessoires: - Sonde “2×2” pour les zones difficiles d'accès (par exemple, les congés) - Sonde “3+1” pour les fissures de plus de 30 mm (avec électrode externe) Principes et applications de la méthode de test électro-potentiel: - Identification des délaminages dans les métaux en feuille et des défauts de coulée. - Évaluation de la qualité des joints soudés. - Détection des soudures défectueuses. - Identification des délaminages dans les plaques bimétalliques. - Mesure des fissures dans les composants métalliques. - Tri ou identification des objets métalliques par conductivité. Fondamentaux de la méthode électro-potentielle: La méthode électro-potentielle (EPM) est la technique NDT électrique la plus utilisée. Elle consiste à mesurer la distribution potentielle sur la surface d'un objet testé pour détecter les défauts de surface. Un courant électrique (AC ou DC) est fourni à la zone examinée, et la différence de potentiel est mesurée à l'aide d'électrodes réceptrices. La valeur est utilisée pour évaluer la profondeur des défauts de surface ainsi que leurs paramètres dimensionnels. La méthode est très efficace pour évaluer la profondeur des fissures, mais peut être moins adaptée à d'autres types de défauts tels que les cavités ou les pores. Facteurs limitants: 1. La fiabilité de l'évaluation de la profondeur des fissures dépend de l'homogénéité et de l'isotropie des propriétés électrophysiques du matériau de l'objet testé, principalement sa résistivité électrique spécifique. 2. La méthode électro-potentielle est efficace uniquement si le défaut a une extension linéaire significative, comme c'est typiquement le cas pour les fissures. La longueur du défaut doit être au moins trois fois sa profondeur.
