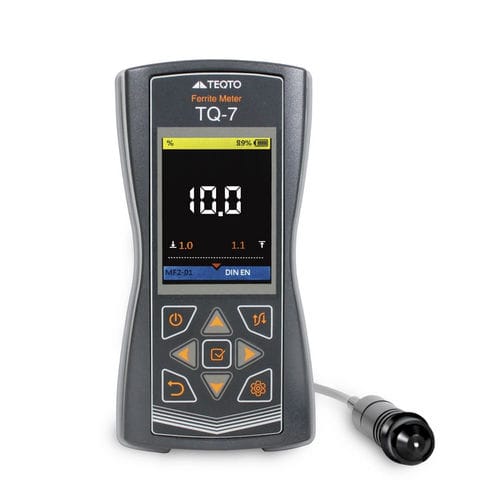

Appareil de mesure du taux de ferrite TQ-7

de laboratoirepour environnement difficileen continu

L'outil universel conçu pour la mesure locale de la teneur en ferrite dans les soudures métalliques, les revêtements anti-corrosion déposés, et dans le métal de base des pièces, composants et produits finis en aciers inoxydables austénitiques et austéno-ferritiques Cr-Ni. - Échelles de pourcentage (%) et de nombre ferritique (FN) disponibles dans toutes les plages de mesure - Mesure de la teneur en ferrite selon les normes ISO 8249-2000, DIN EN ISO 17655, ANSI/AWS A4.2M/A4.2 - Convient aux conditions de laboratoire et d'atelier dans les domaines du nucléaire et de l'ingénierie chimique, de la construction navale et d'autres industries pour le contrôle qualité des soudures en acier inoxydable - Large gamme de transducteurs disponibles pour différentes applications Avantages opérationnels - Boîtier ergonomique en plastique ABS équipé d'un coussin en caoutchouc antichoc - Boîtier étanche à la poussière et à l'humidité IP54 - Affichage des valeurs minimales, maximales et moyennes arithmétiques pour un ensemble de mesures - Transducteur à distance optionnel (modèle TQ0.7-01) pour le placage pour une localité de mesure ultra-précise - Mémoire non volatile - Interface USB Modes de fonctionnement - Mode discret : Mesure discrète de la teneur en ferrite avec affichage des informations auxiliaires : valeur min/max, valeur moyenne, statistiques/historique. - Mode continu : Balayage de l'objet testé avec indication de la valeur actuelle de l'épaisseur du revêtement ainsi que l'affichage de la valeur min/max. Ensemble de livraison - Unité électronique avec batteries - Transducteur TQ2-01 avec câble intégré - Transducteur super local TQ0.7-01 (optionnel) - Sac de transport - Bloc de référence avec teneur en ferrite prédéfinie - Ensemble de blocs de référence avec certificat (optionnel) - Certificat de vérification - Manuel d'utilisation Spécifications techniques Caractéristique | Valeur --- | --- Plage de mesure de la teneur en ferrite, % | 0.5...20 / 0.5...60 / 0.5...80* Plage de mesure FN | 0.5…100* Erreur de base | moins de 5% Alimentation | Batteries 2700 mAh (remplaçables) ou piles AA Temps de fonctionnement continu, h | 8 Affichage | écran LCD TFT couleur 320Х240 Capacité de mémoire | 100 pages x 100 mesures par page Poids, kg | 0.3 Dimensions de l'unité électronique, mm | 36х78х159 Dimensions du transducteur TQ2-01 / dimensions du transducteur TQ0.7-01 | d16х60 / d10х63 Plage de température de fonctionnement, °C | -10...+40 Profondeur maximale de magnétisation (localité) du transducteur TQ2-01 / TQ0.7-01 | 3 / 5.5 Type de transducteur | induction magnétique Méthode de mesure de la ferrite La mesure de la ferrite est une technique essentielle de contrôle non destructif (CND) utilisée pour déterminer la quantité de ferrite présente dans les aciers inoxydables austénitiques et duplex. La teneur en ferrite a un impact significatif sur les propriétés mécaniques, la résistance à la corrosion et la soudabilité de ces matériaux. La méthode la plus couramment utilisée pour le test de ferrite est l'induction magnétique. Ce processus utilise une sonde avec une bobine d'excitation qui génère un champ magnétique basse fréquence. Lorsqu'elle est placée près d'un échantillon d'acier, ce champ magnétique est amplifié par les grains de ferrite, et le changement de tension résultant est mesuré pour déterminer la teneur en ferrite. Maintenir le bon équilibre de ferrite est crucial. Si la teneur en ferrite est trop faible, cela peut entraîner des fissures de solidification, en particulier lors du soudage. D'autre part, un excès de ferrite peut réduire la résistance à la corrosion du matériau et affecter négativement ses propriétés mécaniques. En évaluant les niveaux de ferrite, les industries peuvent s'assurer que le matériau est résistant, résistant aux fissures et maintient ses performances prévues, surtout dans des environnements difficiles. Applications du test de ferrite - Soudures et placages : Assurer que les soudures dans les tuyaux et réservoirs en acier inoxydable ont la bonne teneur en ferrite pour éviter les fissures lors du refroidissement et de l'exploitation. - Réservoirs sous pression et réservoirs : Ces grands conteneurs industriels, utilisés pour stocker des liquides ou des gaz, nécessitent une teneur en ferrite précise pour garantir leur résistance et leur longévité. - Échangeurs de chaleur : Utilisés dans la production d'énergie et les industries pétrochimiques, où l'intégrité des composants en acier inoxydable est essentielle pour un fonctionnement sûr et efficace. - Systèmes de tuyauterie : Couramment trouvés dans les centrales électriques, les usines chimiques et les raffineries de pétrole, où le test de ferrite aide à prévenir les défaillances matérielles dues au stress ou à la corrosion. Le test de ferrite est particulièrement bénéfique pour les aciers inoxydables de la série 300 (par exemple, 304/L, 316/L) et les aciers inoxydables duplex, où le pourcentage de ferrite impacte directement la ténacité, la ductilité et la résistance à la corrosion et aux fissures. Importance et avantages du test de ferrite Le test de ferrite est rapide, abordable et fournit des résultats immédiats, ce qui en fait une partie essentielle du contrôle qualité dans les industries où une défaillance matérielle peut entraîner des temps d'arrêt coûteux ou des situations dangereuses. En maintenant la bonne teneur en ferrite, les entreprises peuvent améliorer la performance, la sécurité et la fiabilité de leurs composants en acier inoxydable, évitant ainsi des problèmes tels que des défaillances prématurées, des coûts de maintenance élevés ou des risques de sécurité dus à des faiblesses structurelles. En résumé, le test de ferrite est une méthode CND critique utilisée dans une variété d'industries pour évaluer et contrôler les propriétés matérielles de l'acier inoxydable, garantissant une durabilité, une fiabilité et une sécurité à long terme. Caractéristiques clés / Spécifications techniques - Plage de mesure de la teneur en ferrite : 0.5...20 / 0.5...60 / 0.5...80%* - Plage de mesure FN : 0.5…100* - Erreur de base : moins de 5% - Alimentation : Batteries 2700 mAh (remplaçables) ou piles AA - Temps de fonctionnement continu : 8 heures - Affichage : écran LCD TFT couleur 320Х240 - Mémoire : 100 pages x 100 mesures par page - Poids : 0.3 kg - Dimensions de l'unité électronique : 36х78х159 mm - Dimensions du transducteur : TQ2-01 d16х60 mm / TQ0.7-01 d10х63 mm - Température de fonctionnement : -10...+40°C - Profondeur maximale de magnétisation : TQ2-01 : 3 mm / TQ0.7-01 : 5.5 mm - Type de transducteur : induction magnétique
