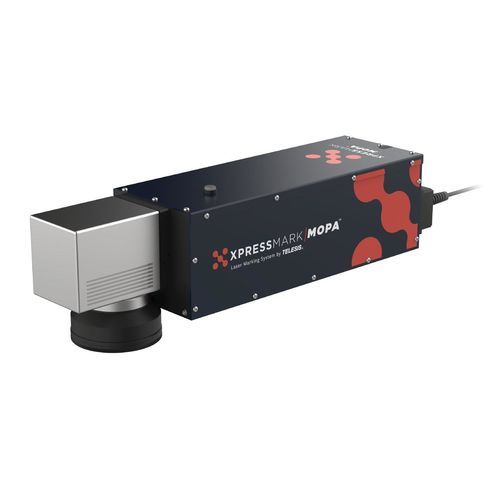

Machine de marquage laser à fibre XpressMark MOPA™

laser MOPAde laitonpour matières plastiques

Présentation
XpressMark MOPA™ associe la fiabilité de la gamme XpressMark™ à un contrôle de largeur d'impulsion MOPA réglable pour permettre des cycles plus rapides, des marquages à contraste élevé et une compatibilité étendue des matériaux. AutoFocus™ assure l'alignement focal automatique pour chaque pièce et Vari‑Z™ compense les variations de hauteur sans recalibrage. L'option InLine Vision (Teleview™) permet la lecture et la vérification des codes en cours de production. Système compact et industriel, conçu pour l'intégration en ligne.

Points forts

• Technologie MOPA (Master Oscillator Power Amplifier) avec paramètres d'impulsion ajustables
• Haute qualité de faisceau pour gravure profonde et marquage couleur sur métaux (y compris inox)
• Contrôle d'impulsion adapté aux surfaces délicates et aux métaux industriels
• AutoFocus™ pour réglage focal automatique par pièce
• Vari‑Z™ pour compensation de hauteur sans recalibrage
• InLine Vision en option pour lecture et vérification des codes
• Empreinte compacte et communications standards pour automatisation

Logiciel
Logiciel Merlin® — intégré à XpressMark MOPA™ — pour concevoir, gérer et exécuter les marquages via une interface intuitive et des fonctions avancées.

Matériaux

• Aluminium
• Cuivre
• Métaux
• Plastiques
• Acier inoxydable
• Laiton
• Titane

Industries

• Aérospatiale et défense
• Automobile et fournisseurs
• Construction et logement
• Produits grand public et fabrication
• Solutions de marquage pour dispositifs médicaux

Applications / Usages typiques
Applications fréquentes : traçabilité, numérotation et marquage de composants sur métaux et plastiques :

• Aluminium
• Plastiques
• Acier laminé à froid
• Acier inoxydable
• Laiton
• Titane

Options & Accessoires

• Mise au point automatique™
• Ethernet/IP
• Système d'extraction des fumées
• Prêt pour Mark‑On‑The‑Fly
• Profinet
• Poteau de montage programmable
• Dispositif d'axe rotatif
• Lecture de code Teleview™ (InLine Vision)
• Vari‑Z™

Modèles disponibles

• Machine de marquage laser à fibre XpressMark MOPA 30W
• Machine de marquage laser à fibre XpressMark MOPA 60W
• Machine de marquage laser à fibre XpressMark MOPA 100W

Options technologiques

• Ethernet/IP et Profinet en option
• Fonction Mark‑On‑The‑Fly en option

Zone de marquage des lentilles
F160 : 4.33" x 4.33" (110 mm x 110 mm)
F163 : 4.33" x 4.33" (110 mm x 110 mm)
F254 : 6.89" x 6.89" (175 mm x 175 mm)
F254* : 6.89" x 6.89" (175 mm x 175 mm)
F380 : 9.84" x 9.84" (250 mm x 250 mm)
F420 : 11.81" x 11.81" (300 mm x 300 mm)
F470 : 13.78" x 13.78" (350 mm x 350 mm)
Note : les têtes Vision utilisent les lentilles standard F160 et F254. (* lentilles disponibles pour têtes Vari‑Z)

Jeu de travail des lentilles
F160 : 181 mm
F163* : 185 mm ± 16 mm
F254 : 292 mm
F254* : 296 mm ± 39 mm
F380 : 407 mm
F420 : 435 mm
F470 : 490 mm

Dimensions de la tête laser
19.35" L x 5.24" W x 5.17" H (492 mm x 133 mm x 131 mm) — dimensions pour la tête XPM ; autres modèles peuvent varier.

Caractéristiques / Spécifications techniques

• Produit : marqueur laser fibre XpressMark MOPA™
• Technologie : laser fibre MOPA (largeur d'impulsion ajustable)
• Options de puissance : 30W, 60W, 100W
• Fonctions d'automatisation : AutoFocus™, Vari‑Z™, Mark‑On‑The‑Fly (option)
• Communications : Ethernet/IP et Profinet (option)
• Vision en ligne : Teleview™ en option pour lecture et vérification de codes
• Matériaux typiques : aluminium, cuivre, métaux, plastiques, inox, laiton, titane
• Zones de marquage : lentilles F160–F470 (voir liste ci‑dessus)
• Taille de la tête laser : 492 mm x 133 mm x 131 mm (tête XPM)
• Intégration : empreinte compacte, conçu pour lignes de production et systèmes automatisés
