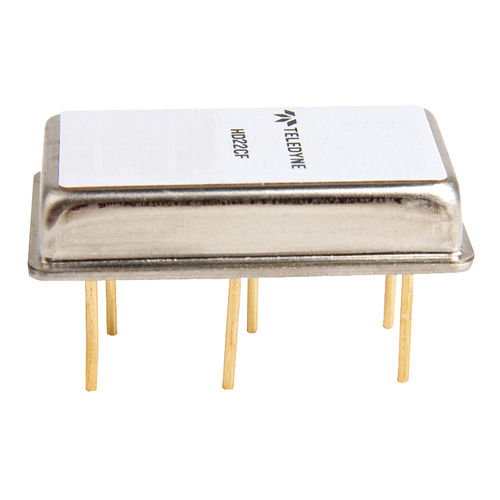

Relais statique DC HD series

pour montage en surface

Ce tout le relais à semi-conducteurs utilise la dernière technologie pour fournir un bas SUR la résistance et un résultat optiquement d'isolement. La commande (entrée) et la charge (rendement) sont optiquement isolées pour protéger des circuits logiques d'entrée contre la tension et les coupures courantes qui peuvent se produire sur l'approvisionnement de rendement. L'isolement optique fournit également un résultat flottant, de ce fait permettant à la charge d'être reliée à l'une ou l'autre borne de rendement. Le circuit de commande est protégé pour permettre au relais d'être conduit directement par le CMOS standard ou pour ouvrir des circuits logiques du collecteur TTL. Les options disponibles incluent le court-circuit et la protection courante de surcharge, qui assure la protection complète pour le relais et le câblage de système. Ce dispositif assure non seulement la protection si un short ou une surcharge se produit tandis que le relais est allumé, mais assurera également la protection si le relais est commuté dans un short. Dans l'un ou l'autre cas, le relais sentira l'état de court-circuit et puis le bloquera indéfiniment jusqu'à ce que le short soit enlevé et l'unité est remise à zéro en faisant un cycle la commande d'entrée. La deuxième option est une ligne de sortie de statut. Ce dispositif est disponible dans des configurations de statut de commutateur ou de statut de voyage. Le statut de commutateur renvoie le statut vrai du commutateur de rendement et est optiquement isolé dans la charge. Il fournit l'indépendant d'indication de statut du circuit de commande du relais. La ligne d'état fournit des 0) bas de logique (quand le circuit d'entrée est éteint et continuité de circuit de charge est présente. La ligne d'état fournit une logique 1 (haute) quand le rendement est allumé. Déclenchez-vous le statut, disponible seulement avec la série HD24 transmet par relais, renvoie une logique 0 (le bas) si le rendement se déclenche au loin et une logique 1 (haute) quand le rendement est en "copie normale" (sur ou au loin).
