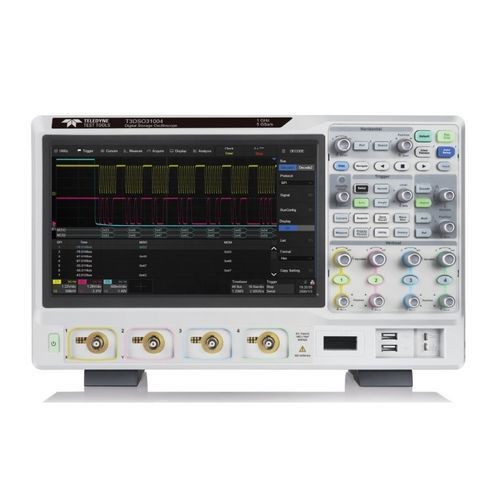

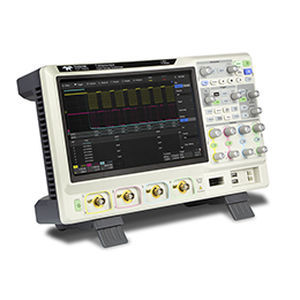

Oscilloscope analogique T3DSO3000

sur table4 voieshaute définition

Outils de test Teledyne nouveau T3DLes oscilloscopes SO3000 proposent des modèles à quatre canaux avec des options de bande passante analogique de 200 MHz à 1 GHz. Chaque modèle offre une fréquence d'échantillonnage maximale de 5 GSa/s et une profondeur de mémoire maximale de 250 Mpts en mode demi-canal. Tous les modèles intègrent deux CAN de 5 GSa/s et deux CAN de 250 Mpts modules de mémoire. Lorsque tous les canaux sont activés, chaque canal a une fréquence d'échantillonnage de 2.5 GSa/s et une longueur d'enregistrement standard de 125 Mpts. Lorsqu'un seul canal par CAN est actif, la fréquence d'échantillonnage maximale est de 5 GSa/s et la longueur d'enregistrement maximale est de 250 Mpts. Pour une utilisation facile, les fonctions les plus utilisées sont accessibles grâce à la conception conviviale du panneau avant. Fonctionnalités clés Taux d'échantillonnage jusqu'à 5 GS/s. Mémoire longue – jusqu'à 125 Mpts/Ch (250 Mpts entrelacé). Écran tactile TFT-LCD couleur capacitif de 10.1" (1024 x 600). Comprend des décodeurs de bus série pour I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT et Manchester. Inclut Bode Plot de 10 Hz à 25 MHz en utilisant le T3DSO1000–FGMOD–A fonction/générateur de formes d'onde arbitraires ou mesures de diagramme de Bode de 10 Hz à 120 MHz à l'aide du T3AGénérateur de fonctions arbitraires FG120. Application d'analyse de puissance incluse en standard, mesurant la qualité de la puissance, les harmoniques de courant, le courant d'appel, la perte de commutation, la vitesse de balayage, la modulation, l'ondulation de sortie, l'activation/la désactivation, la réponse transitoire, le PSRR, l'efficacité.
