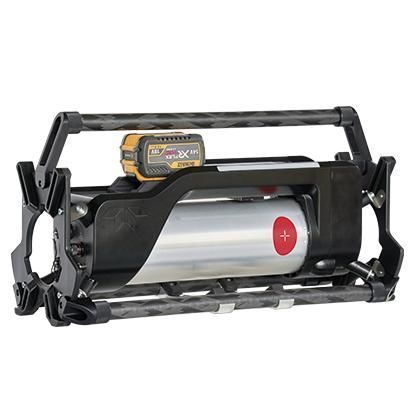

Générateur de rayons X directionnel CP200B

alimenté par batterieportable

Présentation du produit
Générateur portable à rayons X alimenté par batterie pour le contrôle non destructif industriel (CND). Le CP200B fournit une tension de sortie de 45–200 kV, un petit foyer optique et un mode puissance constante pour les flux de travail de radiographie numérique sur site.

Légèreté et performances
Pesant 15,1 kg avec bagues de protection (12,5 kg sans), le CP200B délivre 45–200 kV et un courant de tube de 0,2–1,5 mA avec une puissance maximale à l'anode de 300 W. Alimenté par Dewalt Battery 54V, il offre un cycle de service de 100% à 30 °C et un foyer optique de 0,8 mm pour une résolution fine.

Conception pour inspections facilitées
Équipé d'un réservoir rotatif pour des angles optimaux, d'une interface intuitive, de connexions sans fil et filaires, de poignées ergonomiques renforcées et de bagues en V pour la stabilité sur tuyaux. Protection IP65 (batterie exclue) et plages de température larges pour les interventions sur site exigeantes.

Applications

• Pétrole et gaz
• Aéronautique
• Contrôle des soudures
• Textiles, œuvres d'art et conservation

Tableau technique
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

Accessoires

• Trépied
• Batterie supplémentaire
• Déclencheur
• Alimentation externe
• Compatible avec Sherlock NDT

Caractéristiques techniques

• Modèle : CP200B
• Tension de sortie : 45 à 200 kV
• Plage de courant du tube : 0,2 à 1,5 mA
• Courant du tube à pleine puissance : 1,5 mA
• Puissance maximale à l'anode : 300 W
• Mode puissance constante : Oui
• Cycle de service (à 30°C) : 100%
• Pénétration acier : 33 mm (1,3 in)
• Poids sans bagues : 12,5 kg (27,5 lbs)
• Poids avec bagues : 15,1 kg (33,9 lbs)
• Dimensions : 672 x 267 x 337 mm (26,4 x 10,5 x 13,3 in)
• Fuite de dose à 1 m (pleine puissance) : < 2 mSv/h
• Foyer optique (EN 12543) : 0,8 mm (0,03 in)
• Angle utile maximum : 40 x 60°
• Filtration inhérente : 0,8 mm Cu / équiv. 3,5 mm Al
• Indice d'étanchéité : IP65 (batterie exclue)
• Température de fonctionnement : -30 à +60 °C (-22 à +140 °F)
• Température de stockage : -40 à +80 °C (-40 à +176 °F)
• Bagues de protection : 2
• Alimentation : Dewalt Battery 54V
• Foyer : 0,8 mm
