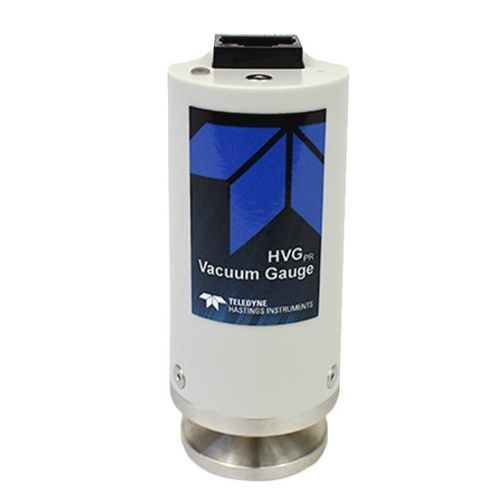

Jauge à vide Pirani HVG-PR

sans affichageRS485compacte

Aperçu
La jauge à vide thermique HVG-PR mesure la pression de l'atmosphère jusqu'à 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa). Elle utilise la même technologie de capteur Pirani de précision que le HVG-2020B et est fournie dans un boîtier compact et économique, adapté aux applications OEM, à l'intégration système et à l'automatisation des processus.

Principales caractéristiques

• Plage de mesure : atmosphère à 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Capteur : capteur thermique Pirani de précision (même technologie que HVG-2020B)
• Connexions de process disponibles : bride KF-16 ou 1/8" MNPT
• Options de sortie analogique (logarithmique) : 1 V/décade (2–9 VCC) ou 1,286 V/décade (1,16–10,162 V)
• Communication numérique : RS-485 (standard)
• Alimentation, sorties analogiques et signaux numériques via un seul connecteur RJ45
• LED d'état sur panneau supérieur pour indication rapide de la pression
• Format compact pour intégration OEM et automatisation des processus

Connexions mécaniques et électriques

• Connexions de process : KF-16 ou 1/8" MNPT
• Interface : connecteur RJ45 unique assurant alimentation, sortie analogique et RS-485
• Versions de sortie analogique : 1 V/décade (2–9 VCC) ou 1,286 V/décade (1,16–10,162 V)

Applications et industries

• Instruments d'analyse
• Surveillance de ligne d'aspiration (foreline)
• Revêtement de verre
• Dépôt de couches minces
• Industrie des semi-conducteurs
• Lyophilisation
• Four à vide / Traitement thermique
• CVC et machines à glace
• Recyclage des huiles

Téléchargements

• Fiche produit (HVG-PR Product Bulletin)
• Manuel d'utilisation
• Guide de démarrage rapide

Caractéristiques techniques

• Modèle : HVG-PR
• Plage de mesure : atmosphère à 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Type de capteur : Pirani thermique (capteur de précision identique au HVG-2020B)
• Connexions : KF-16 ou 1/8" MNPT
• Sorties analogiques : 1 V/décade (2–9 VCC) ou 1,286 V/décade (1,16–10,162 V)
• Communication numérique : RS-485 (standard)
• Interface/Connecteur : RJ45 unique pour alimentation, analogique et numérique
• Indicateur : LED d'état sur panneau supérieur
• Utilisation type : intégration OEM, intégration système, automatisation des processus
